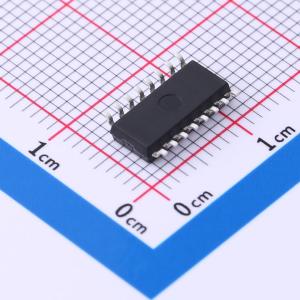

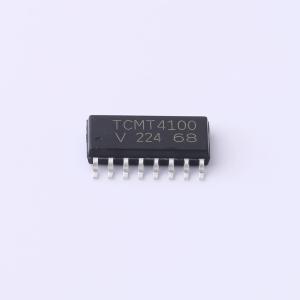

温馨提醒：图片仅供参考，商品以实物为准
TCMT4100
四通道，半间距迷你扁平封装，光电晶体管输出光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCMT410系列由一个光电晶体管和一个砷化镓红外发光二极管通过光耦合组成，采用16引脚（四通道）封装。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TCMT4100
- 商品编号
- C2938669
- 商品封装
- SOP-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.35V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 5.5us | |
| 下降时间 | 7us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 60mA |
商品概述
TCMT410系列由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用16引脚（四通道）封装。
商品特性
- 薄型封装（半间距）
- 交流隔离测试电压3750 VRMS
- 典型耦合电容低至0.3 pF
- 电流传输比（CTR）分组选择
- CTR温度系数低
- 宽环境温度范围
应用领域
- 可编程逻辑控制器
- 调制解调器
- 答录机
- 通用应用
