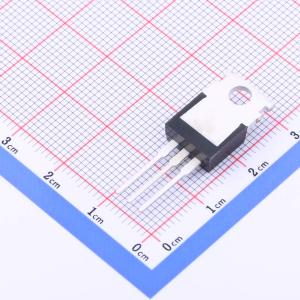

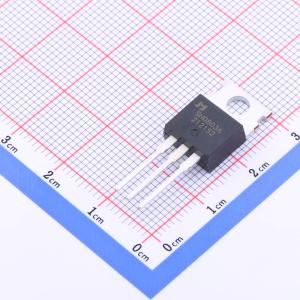

温馨提醒：图片仅供参考，商品以实物为准
JMSH0803AC-U
N沟道 耐压:80V 电流:194A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低导通电阻RDS(ON)。 低栅极电荷。 高电流能力。 100% UIS测试，100% Rg测试。应用：电信、工业自动化、消费电子中的电源管理。 电动工具、电动车、机器人中的电机驱动
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JMSH0803AC-U
- 商品编号
- C2938493
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.839克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 194A | |
| 导通电阻(RDS(on)) | 2.5mΩ@10V | |
| 耗散功率(Pd) | 192W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 88nC@10V | |
| 输入电容(Ciss) | 5.552nF@40V | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
FH8838G3采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用，具备ESD保护功能。
商品特性
- 漏源电压（VDS）= 20V，漏极电流（ID）= 20A
- 栅源电压（VGS）= 4.5V时，漏源导通电阻（RDS(ON)）< 5.4mΩ（最大值）
- 栅源电压（VGS）= 3.9V时，漏源导通电阻（RDS(ON)）< 6.0mΩ（最大值）
- 栅源电压（VGS）= 2.5V时，漏源导通电阻（RDS(ON)）< 7.0mΩ（最大值）
- 具备高功率和大电流处理能力
- 产品无铅
- 表面贴装封装
- ESD等级：2000V HBM
应用领域
- PWM应用
- 负载开关
