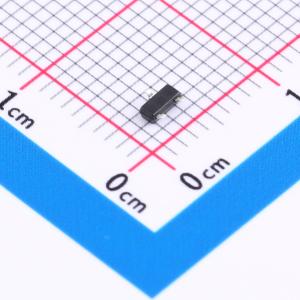

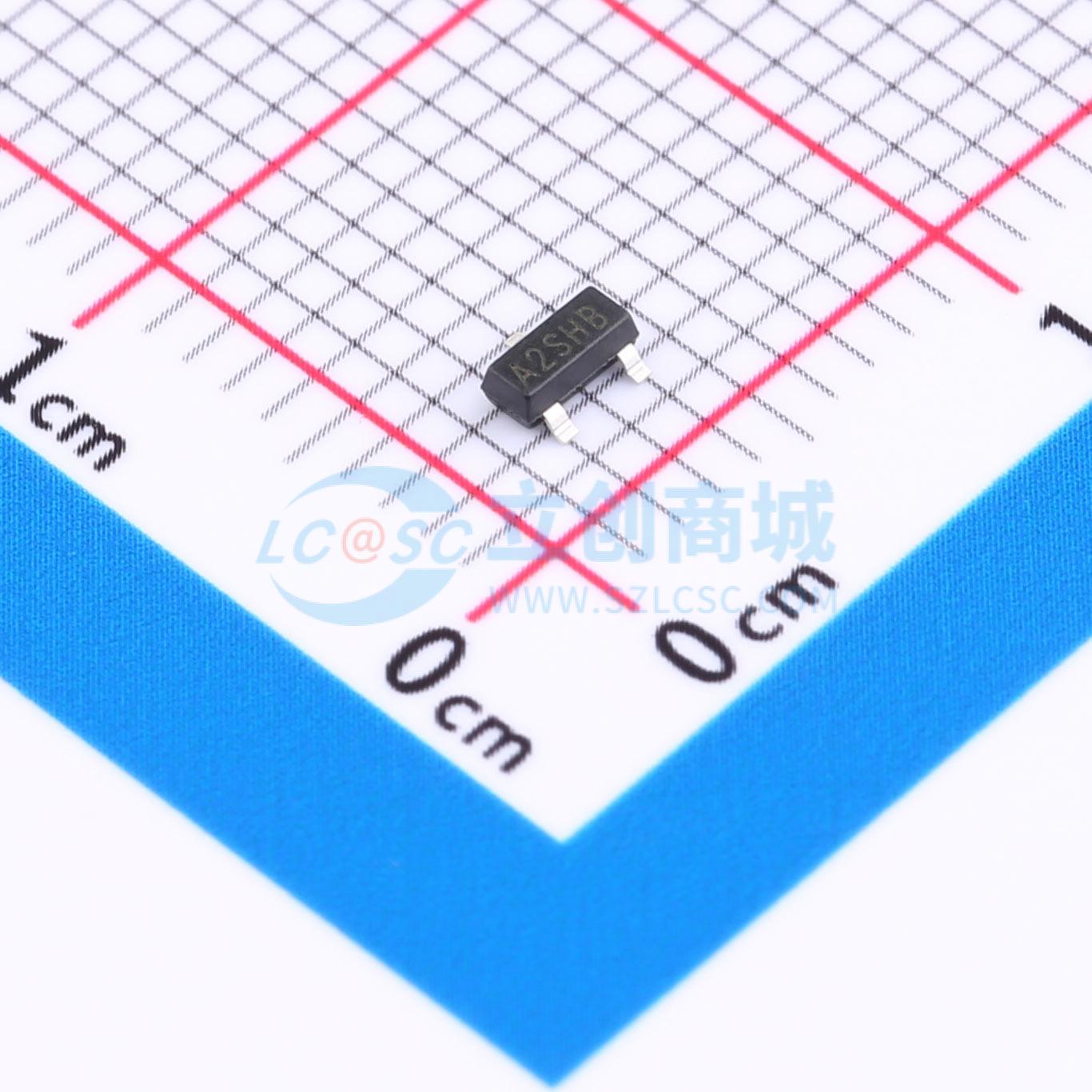

SI2302
1个N沟道 耐压:20V 电流:4.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1个N沟道 耐压:20V 电流:4.3A适用于电源开关和信号控制
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- SI2302
- 商品编号
- C2938373
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.3A | |
| 导通电阻(RDS(on)) | 50mΩ@2.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 300pF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
这款功率MOSFET采用先进的自对准平面技术制造。该先进技术经过特别优化，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。 这些器件可用于各种功率开关电路，以实现系统小型化和更高效率。
商品特性
- 3A、1500V，RDS(导通)典型值 = 5Ω（VGS = 10V、Id = 1.5A时）
- 低栅极电荷（典型值37nC）
- 低反向传输电容（典型值2.8pF）
- 快速开关
- 100%经过雪崩测试
