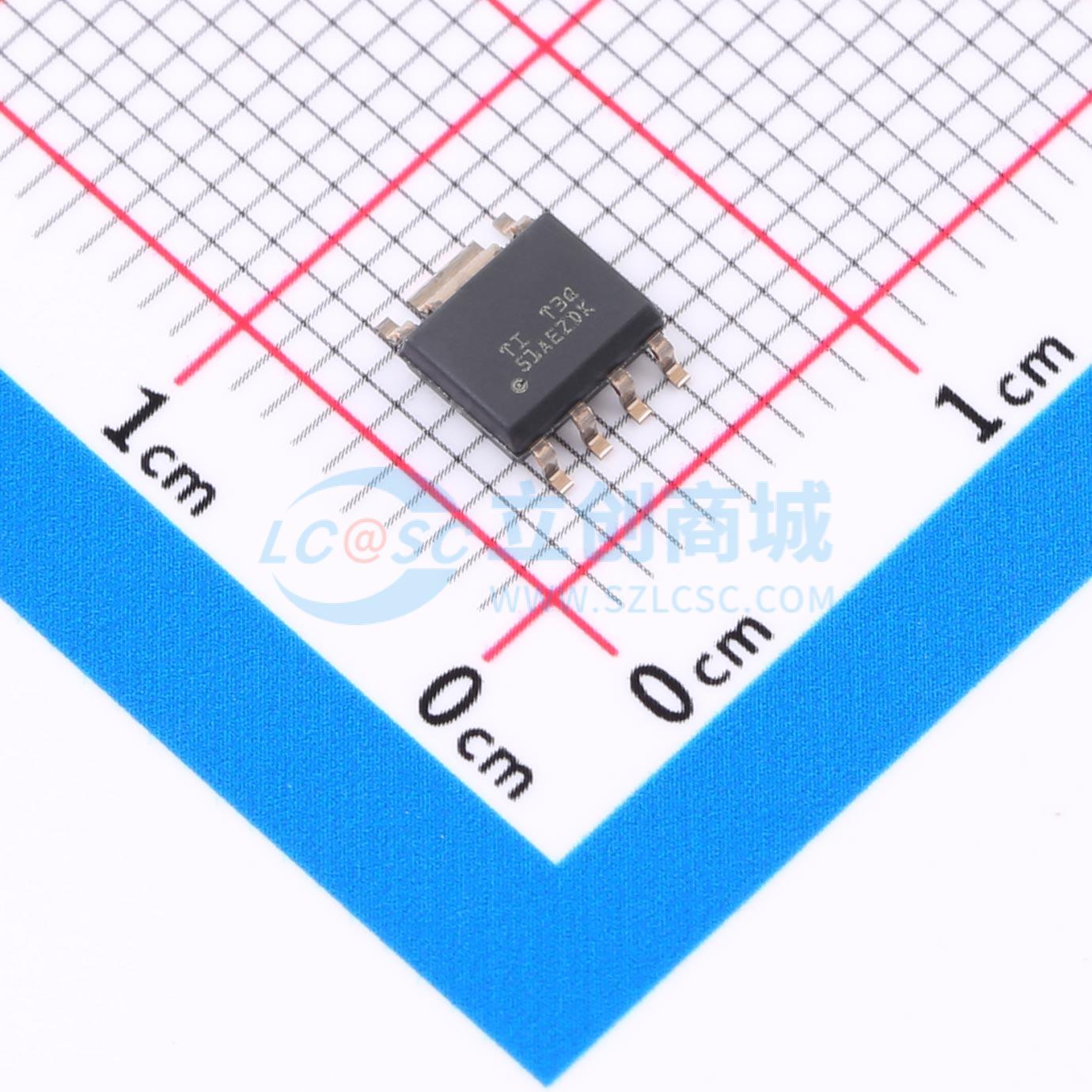

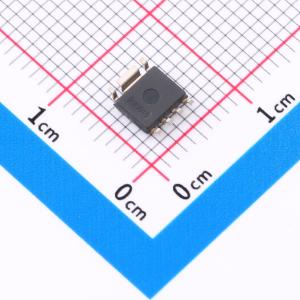

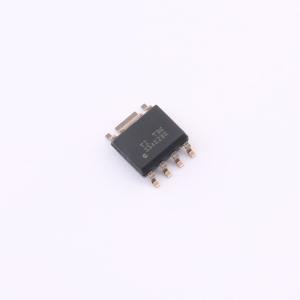

温馨提醒：图片仅供参考，商品以实物为准
ISOTMP35BEDFQRQ1
汽车级±1.5°C、3kVRms隔离式温度传感器，带模拟输出，响应时间<2秒，工作电压500VRms
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 结合集成隔离屏障（最高3000Vᵣₘₛ耐受电压）和模拟温度传感器（-40°C至150°C范围内斜率为10mV/°C），能与高压热源共置，无需昂贵隔离电路。与将传感器放置较远以满足隔离要求的方法相比，直接接触高压热源可提供更高的精度和更快的热响应。从非隔离的2.3V至5.5V电源供电，便于集成到高压平面上没有次级稳压电源的应用中。集成隔离屏障满足UL 1577要求
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISOTMP35BEDFQRQ1
- 商品编号
- C31211215
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+150℃ | |
| 精度 | ±1.5℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~5.5V | |
| 功能特性 | 低功耗待机 |
商品概述
ISOTMP35-Q1是一款隔离温度传感器IC，集成隔离屏障，最高可承受3000VRMS耐压，内置模拟温度传感器，在-40℃至150℃温度范围内具备10mV/℃输出斜率。该集成设计允许传感器与高压热源（例如:高压FET、IGBT或高压接触器）放置在同一位置，无需昂贵的隔离电路。与为满足隔离要求将传感器放置在更远位置的方案相比，直接接触高压热源还可提供更高的精度和更快的热响应。ISOTMP35-Q1由非隔离的2.3V至5.5V电源供电，可轻松集成到高压平面未提供次调节电源的应用中。集成隔离屏障满足UL 1577要求。表面贴装封装（7引脚SOIC）可实现从热源到嵌入式温度传感器的出色热流，最小化热质量，提供更准确的热源测量。这减少了对耗时热建模的需求，并通过降低制造和装配带来的机械差异，提高了系统设计裕量。ISOTMP35-Q1的AB类输出驱动器可提供最高500μA输出，可驱动最高1000pF容性负载，设计用于直接对接模数转换器（ADC）采样保持输入。
商品特性
- AEC-Q100认证
- 温度等级0:环境工作温度范围为-40℃至150℃
- 器件HBM ESD分级为2级
- 器件CDM ESD分级为C5
- 可支持功能安全，有相关文档可辅助功能安全系统设计
- 内置坚固隔离屏障
- 隔离耐压为3000VRMS
- 隔离工作电压为500VRMS
- 隔离屏障寿命大于50年
- 温度精度:25℃典型值±0.5℃
- 温度精度:0℃至70℃最大值±1.5℃
- 温度精度:-40℃至150℃最大值±2.0℃
- 工作电源范围为2.3V至5.5V
- 传感器为正斜率增益，10mV/℃，0℃时输出偏移为500mV
- 热响应小于2秒
- 输出具备短路保护
- 低功耗，典型值9μA
- 采用DFQ (SOIC-7)封装
- 计划获得安全相关认证，符合UL 1577标准，可承受1分钟3kVRMS隔离
应用领域
- 碳化硅（SiC）功率FET温度监测
- 绝缘栅双极型晶体管（IGBT）功率FET温度监测
- HEV/EV电池管理系统（BMS）
- HEV/EV车载充电器（OBC）
- HEV/EV无线充电器
- HEV/EV DC/DC转换器
- HEV/EV逆变器及电机控制
- 动力系统温度传感器
