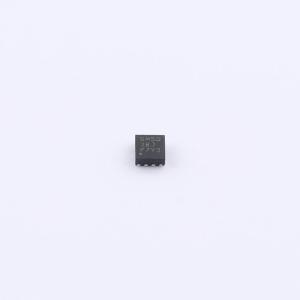

温馨提醒：图片仅供参考，商品以实物为准

LMR43606MSC5RPERQ1

降压型 600mA 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款采用2mm×2mm HotRod封装的小型36V、0.6A同步直流/直流降压转换器。这款易于使用的转换器支持3.0V至36V的宽输入电压范围，以及高达42V的瞬态电压。专为满足常开型汽车类应用的低待机功耗要求而设计。自动模式在轻负载下运行时会进行频率折返，在VIN为13.5V时实现1.5μA的空载电流消耗和高轻负载效率
品牌名称: TI(德州仪器)
商品型号: LMR43606MSC5RPERQ1
商品编号: C31196137
商品封装: VQFN-HR-9(2x2)
包装方式: 编带
商品毛重: 0.087342克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LMR43606-Q1是一款在150℃ TJMAX 下 IQ < 2.5μA，并采用4mm² HotRodTM QFN封装的36V 0.6A汽车类降压转换器。LMR43606-Q1是一款采用 2mm × 2mm HotRod封装的小型36V、0.6A同步直流/直流降压转换器。这款易于使用的转换器支持3.0V至36V的宽输入电压范围，以及高达42V的瞬态电压。LMR43606-Q1是专为满足常开型汽车类应用的低待机功耗要求而设计的。自动模式在轻负载下运行时会进行频率折返，在VIN为 13.5V 时实现 1.5μA 的空载电流消耗和高轻负载效率。PWM和PFM模式之间的无缝转换以及超低的MOSFET导通电阻确保在整个负载范围内提供效率。控制架构和功能集旨在实现超小型设计尺寸。该器件使用峰值电流模式控制，可更大限度地降低输出电容。LMR43606-Q1 使用双随机展频、低 EMI HotRod 封装和经过优化的引脚排列，可更大程度地减小输入滤波器尺寸。MODE/SYNC 和 RT 引脚可用于在 200kHz 至 2.2MHz 范围内设置或同步频率，以避开噪声敏感频带。LMR43606-Q1 丰富的功能集旨在简化各种汽车类终端设备的实施。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级 1: -40℃ 至 +125℃, TA
功能安全型
可提供用于功能安全系统设计的文档
在1mA时效率高于 85%
微型设计尺寸和低元件成本
具有可湿性侧面的 2mm × 2mm HotRod™ 封装
内部补偿
专为满足超低EMI要求而设计
展频可降低峰值发射
轻负载下可通过 MODE/SYNC 引脚使用引脚可选 FPWM 模式提供恒定频率
FSW 与 MODE/SYNC 引脚同步
专为汽车应用而设计
具有 -40℃ 至 +150℃ 的结温范围
支持42V的汽车负载突降
提供 3V VIN 用于汽车冷启动
可调范围高达 95% 的 VIN, 提供 3.3V 和 5V 固定 VOUT 选项
设计用于可扩展电源
可调 FSW: 200kHz 至 2.2MHz (RT 引脚)

应用领域

高级驾驶辅助系统ECU
信息娱乐系统
仪表组
音响主机
eCall
车身电子装置
照明

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~34.2V
	输出电流	600mA
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)
