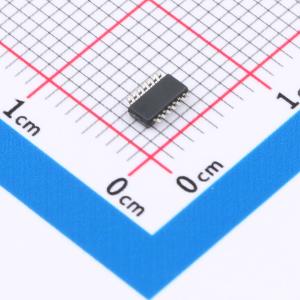

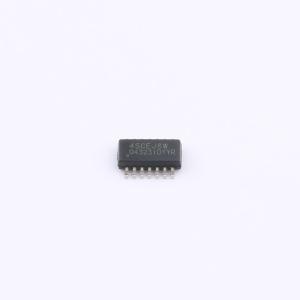

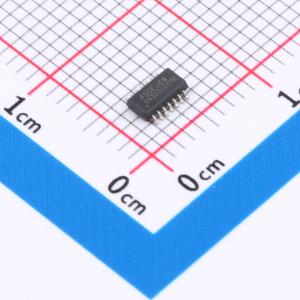

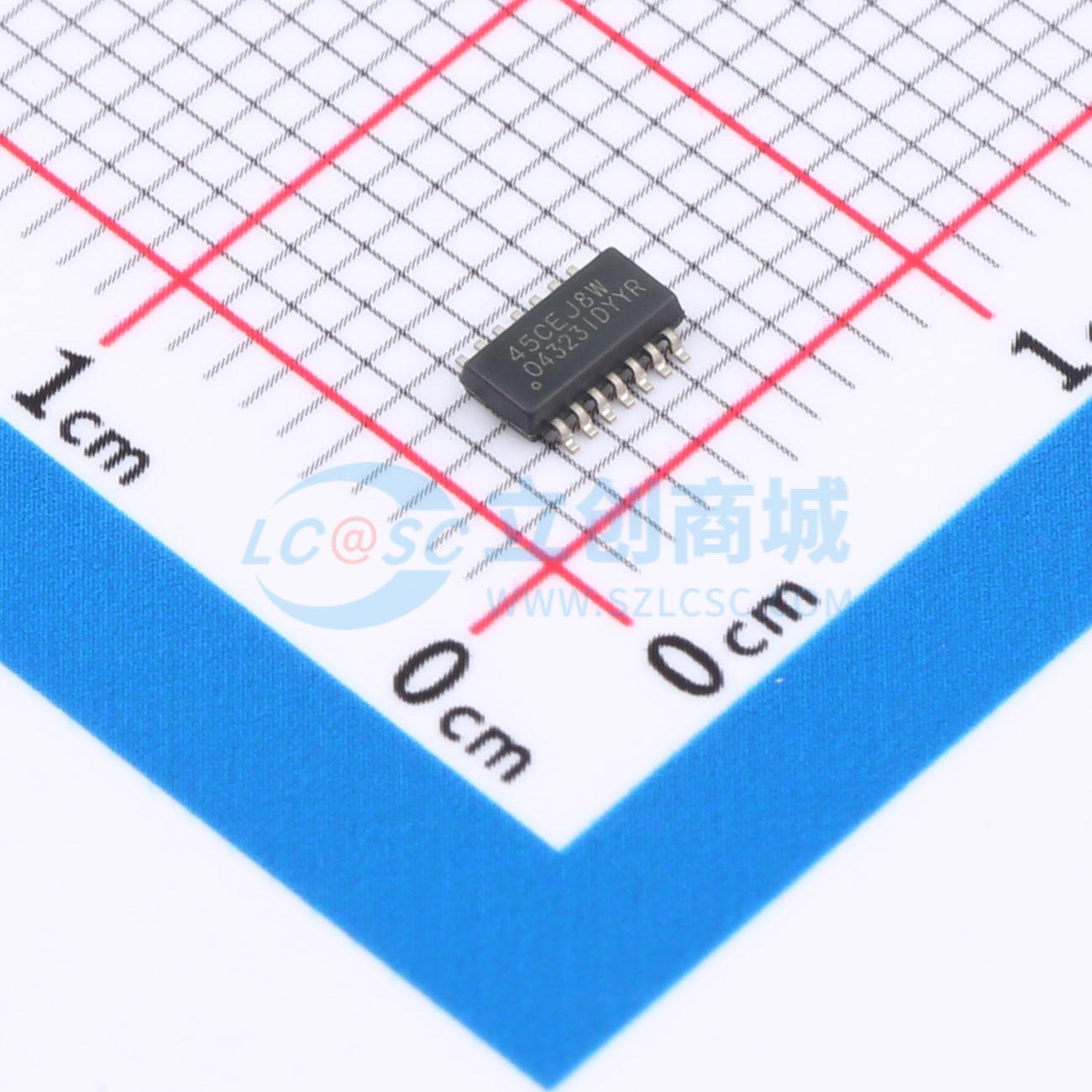

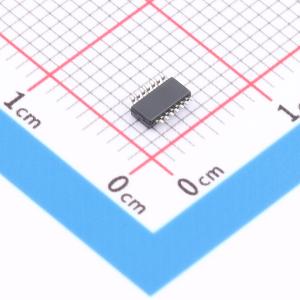

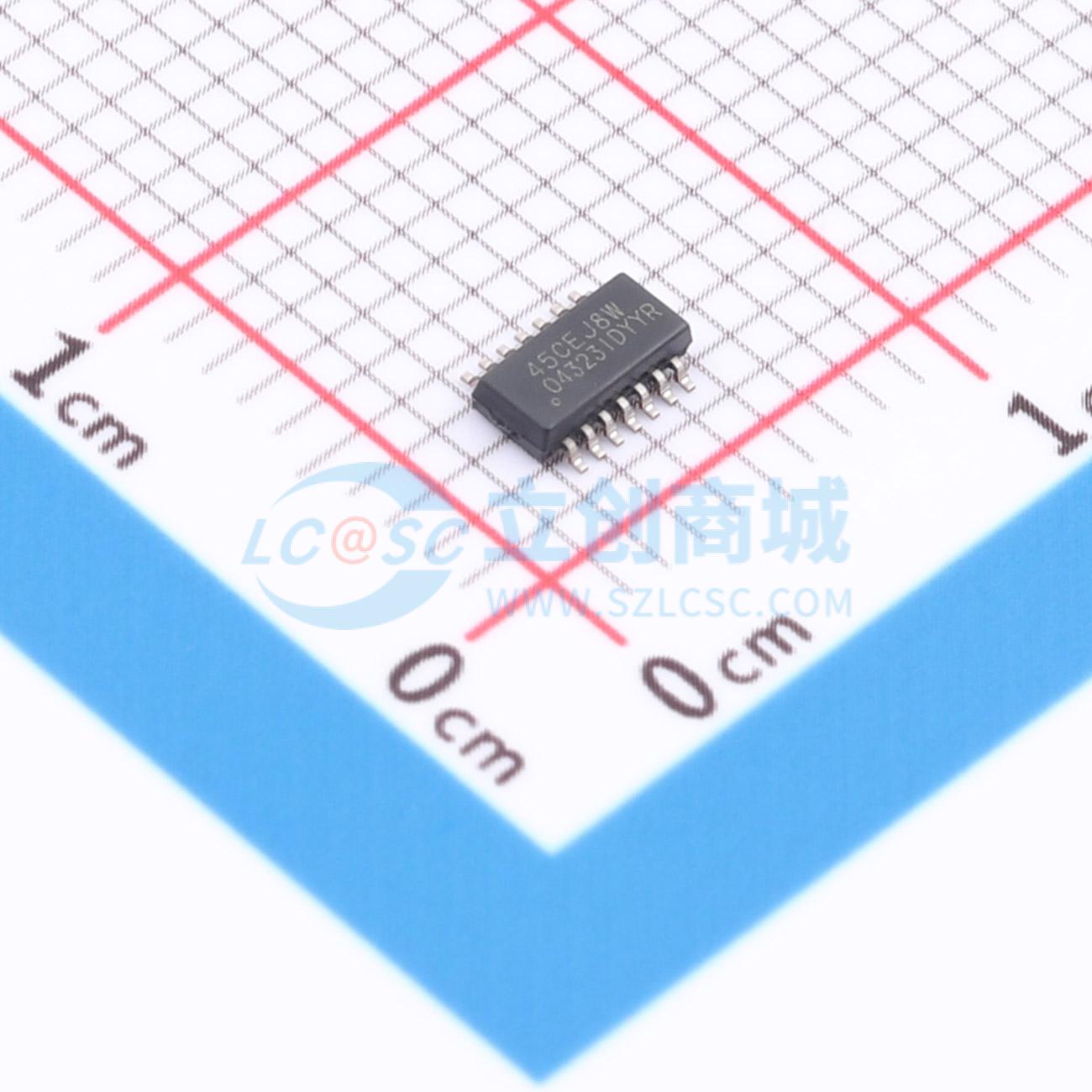

OPA4323IDYYR
20MHz高带宽、114dB CMRR、低压（1.7V至5.5V）RRIO零交叉运算放大器
- 描述
- 运算放大器包括单通道、双通道和四通道的低压（1.7V至5.5V）、高带宽(20MHz)运算放大器，具有零交叉输入级和轨至轨输出级。对于具有ADC驱动器应用中典型轨至轨摆幅的输入信号，零交叉输入级可实现高线性和低失真。在0.5MSPS至5MSPS之间的ADC采样速度下，20MHz增益带宽可提供快速稳定响应，具体取决于所需的稳定性能。该器件仅消耗1.6mA的典型静态电流。 具有2μV/V℃的最大温漂，5.5nV/√Hz热本底噪声以及最小100dB的CMRR，因此可在惠斯通电桥这样的高增益电压检测应用中轻松提供精密性能。这种更高精度（低失调电压、漂移、噪声、失真和CMRR）和更高增益带宽（快速稳定和转换）的独特组合支持此类器件用于多种应用，例如电机旋转编码器、麦克风音频前置放大器和超声波传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4323IDYYR
- 商品编号
- C31173988
- 商品封装
- TSOT-23-14
- 包装方式
- 编带
- 商品毛重
- 0.081538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 33V/us | |
| 输入偏置电流(Ib) | 0.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.25pA | |
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 114dB | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 110mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.7V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-850mV；850mV~2.75V |
商品概述
OPAx323 系列运算放大器包括单通道 (OPA323)、双通道 (OPA2323) 和四通道 (OPA4323) 的低压（1.7V至5.5V）、高带宽 (20MHz) 运算放大器，具有零交叉输入级和轨至轨输出级。对于具有 ADC 驱动器应用中典型轨至轨摆幅的输入信号，OPAx323 零交叉输入级可实现高线性和低失真。在 0.5MSPS 至 5MSPS 之间的 ADC 采样速度下，20MHz 增益带宽可提供快速稳定响应，具体取决于所需的稳定性能。OPAx323 经良好优化可实现节能，因为该器件仅消耗 1.6mA 的典型静态电流。OPAx323 具有 2μV/℃ 的最大温漂，5.5nV/√Hz 热本底噪声以及最小 100dB 的 CMRR，因此可在惠斯通电桥这样的高增益电压检测应用中轻松提供精密性能。这种更高精度 (低失调电压、漂移、噪声、失真和 CMRR) 和更高增益带宽 (快速稳定和转换) 的独特组合支持此类器件用于多种应用，例如电机旋转编码器、麦克风音频前置放大器和超声波传感器。OPAx323 实现了 33V/μs 的高压摆率，可在电机电流检测应用中快速检测故障。与传统放大器不同，零交叉输入级可在低侧和高侧检测应用中提供相同的精度性能，因此 OPAx323 成为各种终端设备中用于电流检测的理想选择。OPAx323S 器件提供关断功能，可进一步降低功耗，并有助于在空闲时禁用放大器。该系列的所有通道型号均采用标准和小尺寸的引线和 QFN 封装。
商品特性
- 适用于1.7V至5.5V应用的零交叉放大器
- 高共模抑制比: 114dB (典型值)
- 高增益带宽积:20MHz
- 快速压摆率: 33V/μs (典型值)
- 快速稳定 (0.01%): 在2V阶跃下的典型值为200ns
- 低输入失调电压: ±150μV (典型值)
- 低本底噪声:10kHz时的典型值为5.5nV/√Hz
- 高输出电流: 5.5V时I_SC典型值为±110mA
- 静态电流:1.6mA/通道（典型值）
- 轨至轨输入和输出
- 单位增益稳定
- 驱动高达150pF的电容，而不会出现持续振荡
- 内置RFI和EMI滤波输入引脚
- 工作温度范围:-40℃至125℃
应用领域
- 用于ADC的放大器驱动器
- 高侧电流检测
- 电机旋转编码器
- 跨阻光电二极管放大器
- 音频麦克风前置放大器
- 超声波传感器
