温馨提醒：图片仅供参考，商品以实物为准

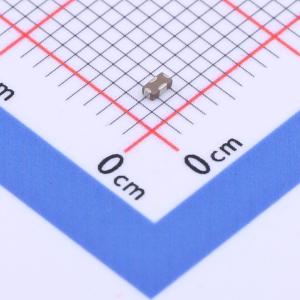

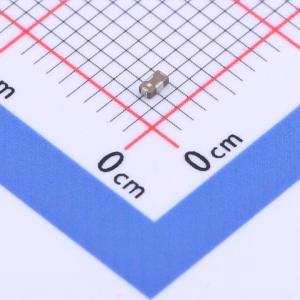

BPF1608LM09R5000A
1608 5.0GHz 带通滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：紧凑尺寸：1.6x0.8x0.6mm。 RoHS合规。应用：WLAN, 802.11a/n。 ISM频段
- 品牌名称
- YAGEO(国巨)
- 商品型号
- BPF1608LM09R5000A
- 商品编号
- C2936590
- 商品封装
- SMD-4P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 中心频率 | - | |
| 截止频率 | - | |
| 绝对带宽 | 4.9GHz~5.85GHz | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 33dB | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.5dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
1608 5.0GHz 带通滤波器
紧凑尺寸：1.6x0.8x0.6毫米 WLAN, 802.11a/n 符合RoHS标准 ISM频段
通带：4900~5850MHz 插入损耗：25°C时最大1.5 电压驻波比/回波损耗：2.0（最大）/ 10dB（最小） 衰减：
- 在500 ~ 2170 MHz时至少33
- 在2170 ~ 2500 MHz时至少29
- 在9800～ 12000 MHz时至少32 工作温度：-40 ~ 85℃
线路宽度应设计为匹配50Ω的特性阻抗，具体取决于PCB材料和厚度。
