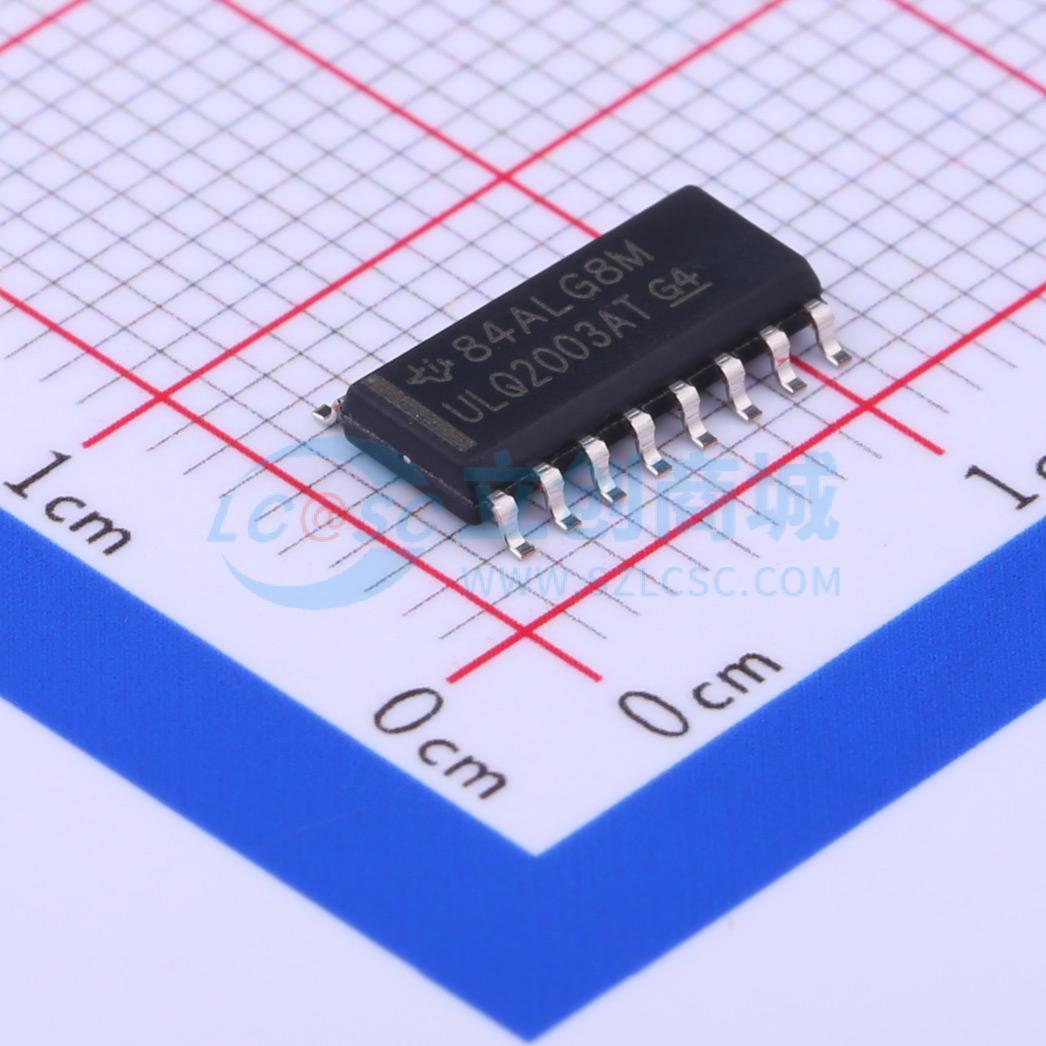

ULQ2003ATDRQ1

ULQ200xA-Q1 器件是高压大电流达林顿晶体管阵列。每个阵列由七个 NPN 达林顿对组成，其特点是高压输出，并带有用于切换感性负载的共阴极钳位二极管。单个达林顿对的集电极电流额定值为 500 mA。达林顿对可以并联以实现更高的电流能力。 ULQ2003A-Q1 每个达林顿对都有一个 2.7 kΩ 的串联基极电阻，可直接与 TTL 或 5 V CMOS 器件配合使用。ULQ2004A-Q1 有一个 10.5 kΩ 的串联基极电阻，允许直接由使用 6 V 至 15 V 电源电压的 CMOS 器件驱动。ULQ2004A-Q1 所需的输入电流低于 ULQ2003A-Q1。

• 符合汽车应用要求
• 使用机器模型（C = 200 pF，R = 0）时，ESD 保护超过 200 V
• 集电极电流额定值为 500 mA（单输出）
• 高压输出：50 V
• 输出钳位二极管
• 输入与各种类型的逻辑兼容
• 继电器驱动应用

• 继电器驱动器
• 步进和直流有刷电机驱动器
• 灯驱动器
• 显示驱动器（LED 和气体放电）
• 线路驱动器
• 逻辑缓冲器
