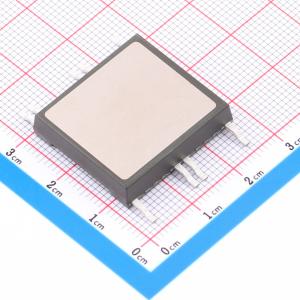

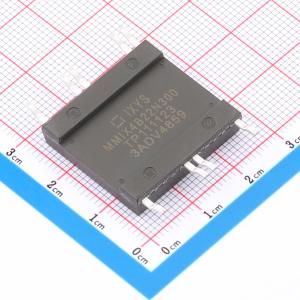

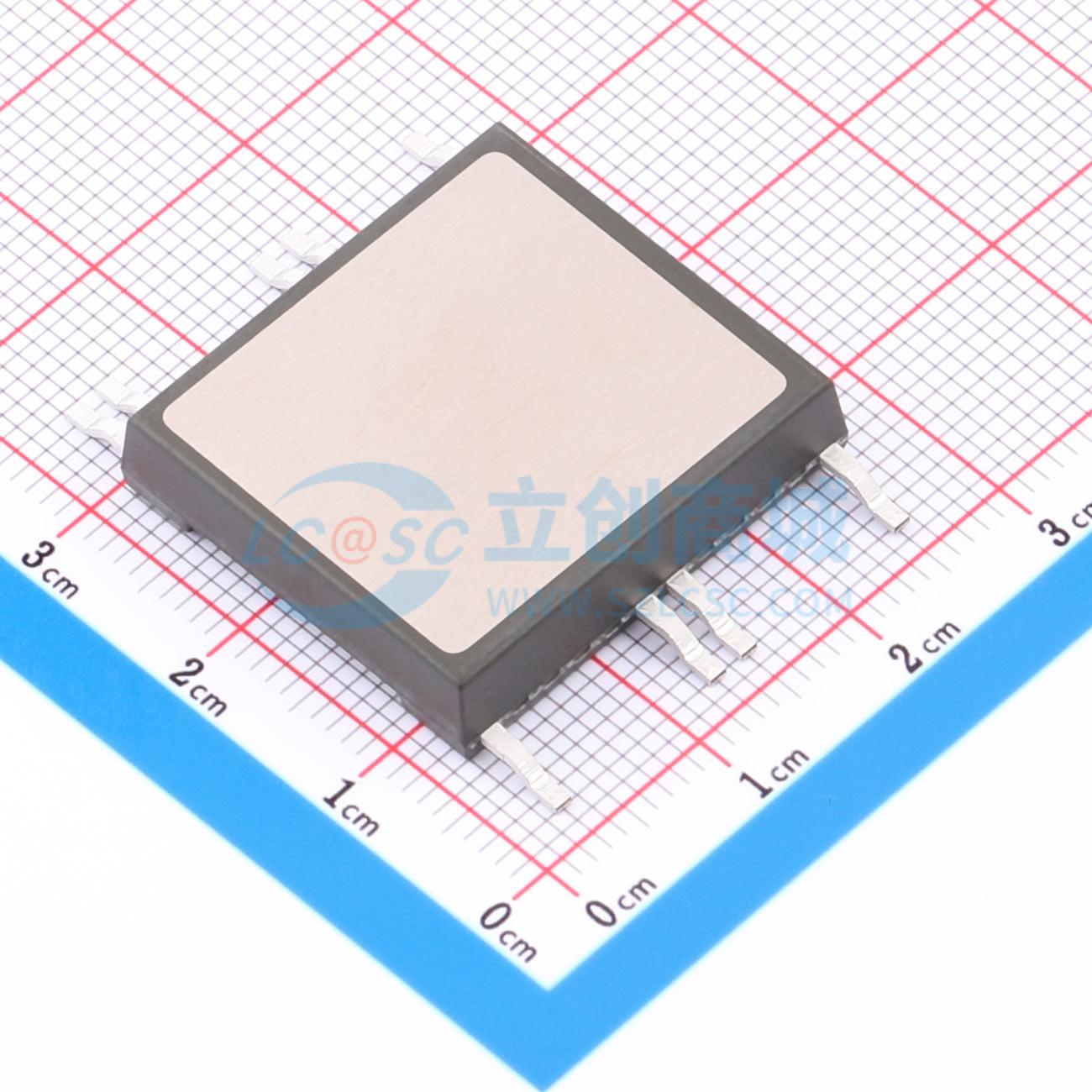

MMIX4B22N300
3kV 38A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：硅芯片采用直接铜键合（DCB）基板。隔离安装表面。4000V~电气隔离。高阻断电压。高峰值电流能力。低饱和电压。应用：开关模式和谐振模式电源。电容放电电路
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- MMIX4B22N300
- 商品编号
- C2936249
- 商品封装
- SMPD-24
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 3kV | |
| 集电极电流(Ic) | 38A | |
| 耗散功率(Pd) | 150W | |
| 输出电容(Coes) | 85pF | |
| 集射极饱和电压(VCE(sat)) | 2.7V@22A,15V | |
| 栅极阈值电压(Vge(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 110nC@22A,15V | |
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 46ns | |
| 关断延迟时间(Td(off)) | 205ns | |
| 反向恢复时间(Trr) | 1.4us | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 30pF |
