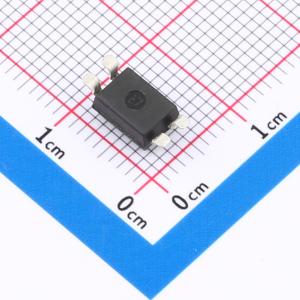

温馨提醒：图片仅供参考，商品以实物为准
PC817C
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PC817X是一款由一个发光二极管和一个光电晶体管组成的光电耦合器产品，输入-输出隔离电压为5000Vrms，响应时间tr典型值为4μs。当输入电流为2mA时，最小CTR为80%。SMD-4封装。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- PC817C
- 商品编号
- C2936043
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
PC817X是一款由一个发光二极管和一个光电晶体管组成的光电耦合器产品，输入-输出隔离电压为5000Vrms，响应时间tr典型值为4μs。当输入电流为2mA时，最小CTR为80%。SMD-4封装。
商品特性
- 电流转换比CTR (在IF = 5mA, VCE = 5V条件下CTR: MIN. 50%)
- 输入-输出隔离电压高 (Viso = 5000 Vrms)
- 集电极-发射极击穿电压BV ≥ 80V
应用领域
- 电源反馈电路
- 系统装置，测量仪器
- 寄存器，复印机，自动售货机
- 家用电器，比如风扇、热水器等
