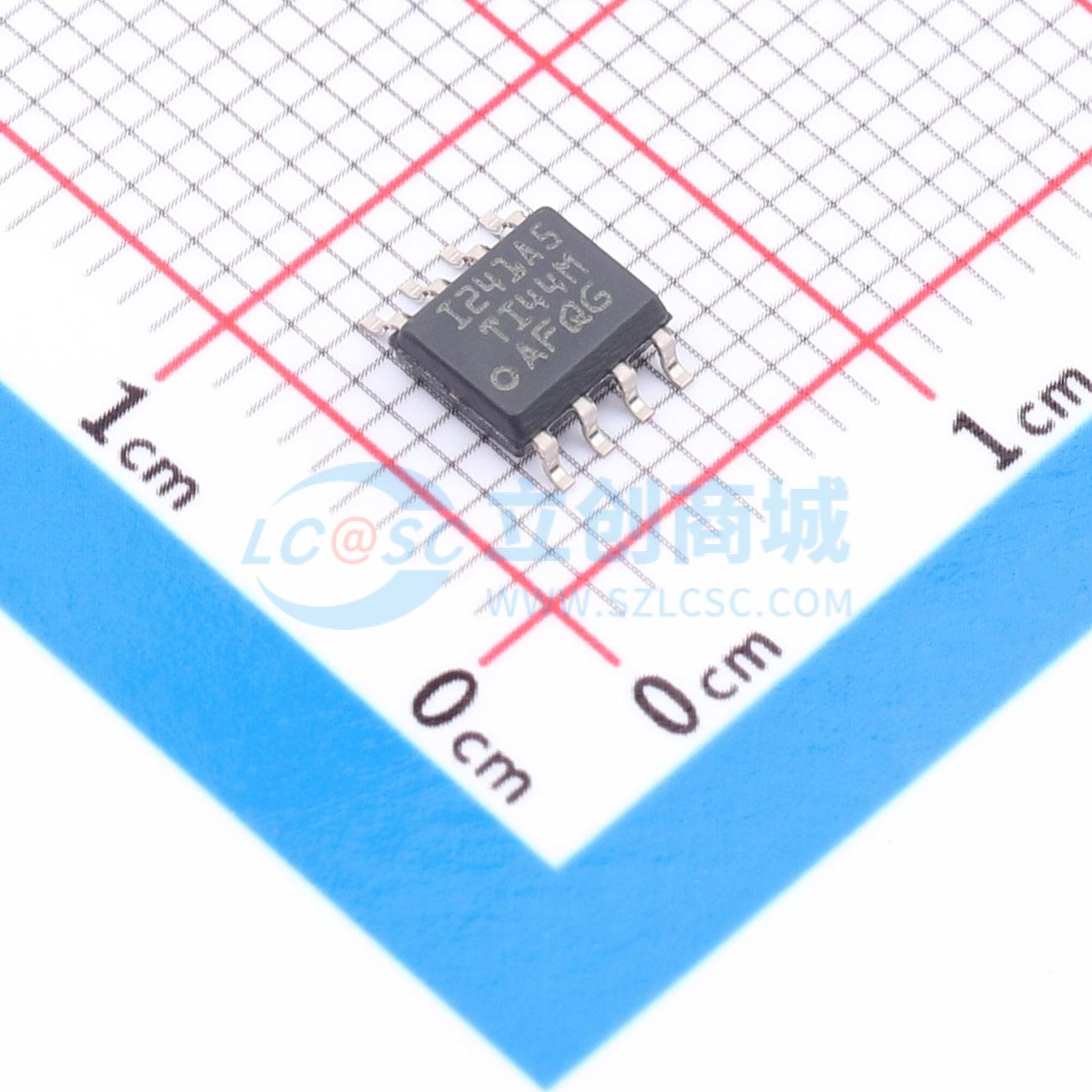

温馨提醒：图片仅供参考，商品以实物为准
INA241A5IDR
INA241A5IDR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA241x是一款超精密双向电流检测放大器，可在-5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10uV，最大值）、较小增益误差（±0.01%，最大值）和高直流CMRR（典型值为166dB）等特性的综合作用下，可实现高精度电流测量。INA241x适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x内部的增强型PWM抑制电路可确保输出端的信号干扰最小。INA241x由2.7V至20V的单电源供电，消耗2.5mA的电源电流。INA241x有五个增益选项：10V/V、20V/V、50V/V、100V/V和200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA241x的额定工作温度范围为-40℃至125℃。
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA241A5IDR
- 商品编号
- C31139744
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -5V~110V | |
| 增益 | 200V/V | |
| 带宽 | 1.1MHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 2uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±30V | |
| 最大电源宽度(Vdd-Vss) | 20V | |
| 单电源 | 2.7V~20V | |
| 静态电流(Iq) | 2.5mA | |
| 输入失调电压温漂(Vos TC) | 0.1uV/℃ | |
| 压摆率(SR) | 8V/us | |
| 共模抑制比(CMRR) | 166dB |
商品概述
INA241x是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10uV，最大值）、较小增益误差（±0.01%，最大值）和高直流CMRR（典型值为166dB）等特性的综合作用下，可实现高精度电流测量。INA241x适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x内部的增强型PWM抑制电路可确保输出端的信号干扰最小。INA241x由2.7V至20V的单电源供电，消耗2.5mA的电源电流。INA241x有五个增益选项：10V/V、20V/V、50V/V、100V/V和200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA241x的额定工作温度范围为 -40℃至125℃。
商品特性
- 针对受开关共模电压影响的系统优化的增强型PWM抑制 - 支持高达125kHz的开关频率
- 宽共模电压：
- 工作电压：-5V至110V
- 可承受电压：-20V至120V
- 双向运行
- 较高的小信号带宽：1.1MHz（在所有增益下）
- 压摆率：8V/μs
- 阶跃响应稳定时间为1%：1μs
- 出色的共模抑制比(CMRR)：
- 166dB直流CMRR
- 104dB交流CMRR（100kHz时）
- 89dB交流CMRR（1MHz时）
- 精度：
- 增益误差（最大值）：
- 版本A：±0.01%，±1ppm/℃温漂
- 版本B：±0.1%，±5ppm/℃温漂
- 失调电压（最大值）：
- 版本A：±10μV，±0.1μV/℃温漂
- 版本B：±150μV，±0.5μV/℃温漂
- 增益误差（最大值）：
- 可用增益：
- INA241A1、INA241B1：10V/V
- INA241A2、INA241B2：20V/V
- INA241A3、INA241B3：50V/V
- INA241A4、INA241B4：100V/V
- INA241A5、INA241B5：200V/V
- 封装选项：SOT23-8、VSSOP-8、SOIC-8
应用领域
- 电机驱动器
- 螺线管和传动器
- 注塑机
- 无线电动工具
- 医学无线工具
- 无人机螺旋桨速度控制
