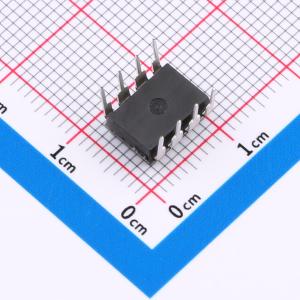

温馨提醒：图片仅供参考，商品以实物为准
UC3843AP (WO)-D08-T
固定频率电流模式PWM控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UC3843AP (WO)-D08-T 是一款电流模式 PWM 控制电路,提供必要的功能以实现离线或 DC-DC 固定频率电流模式控制的开关电路,具有低启动电流、自动前馈补偿、逐脉冲电流限制、欠压锁定、双脉冲抑制、高电流图腾柱输出直接驱动 MOSFET 和内部修整带隙参考等功能。
- 品牌名称
- UTC(友顺)
- 商品型号
- UC3843AP (WO)-D08-T
- 商品编号
- C2935494
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 12V~25V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 固定 |
商品概述
UTC UC3842A/3843A 提供了实现离线或直流到直流固定频率电流模式控制开关电路所需的功能，且只需极少的外部元件。
商品特性
- 低启动电流（典型值 0.12mA）
- 自动前馈补偿
- 逐脉冲电流限制
- 带迟滞的欠压锁定
- 双脉冲抑制
- 高电流图腾柱输出，可直接驱动 MOSFET
- 内部微调的带隙基准
- 500kHz 工作频率
