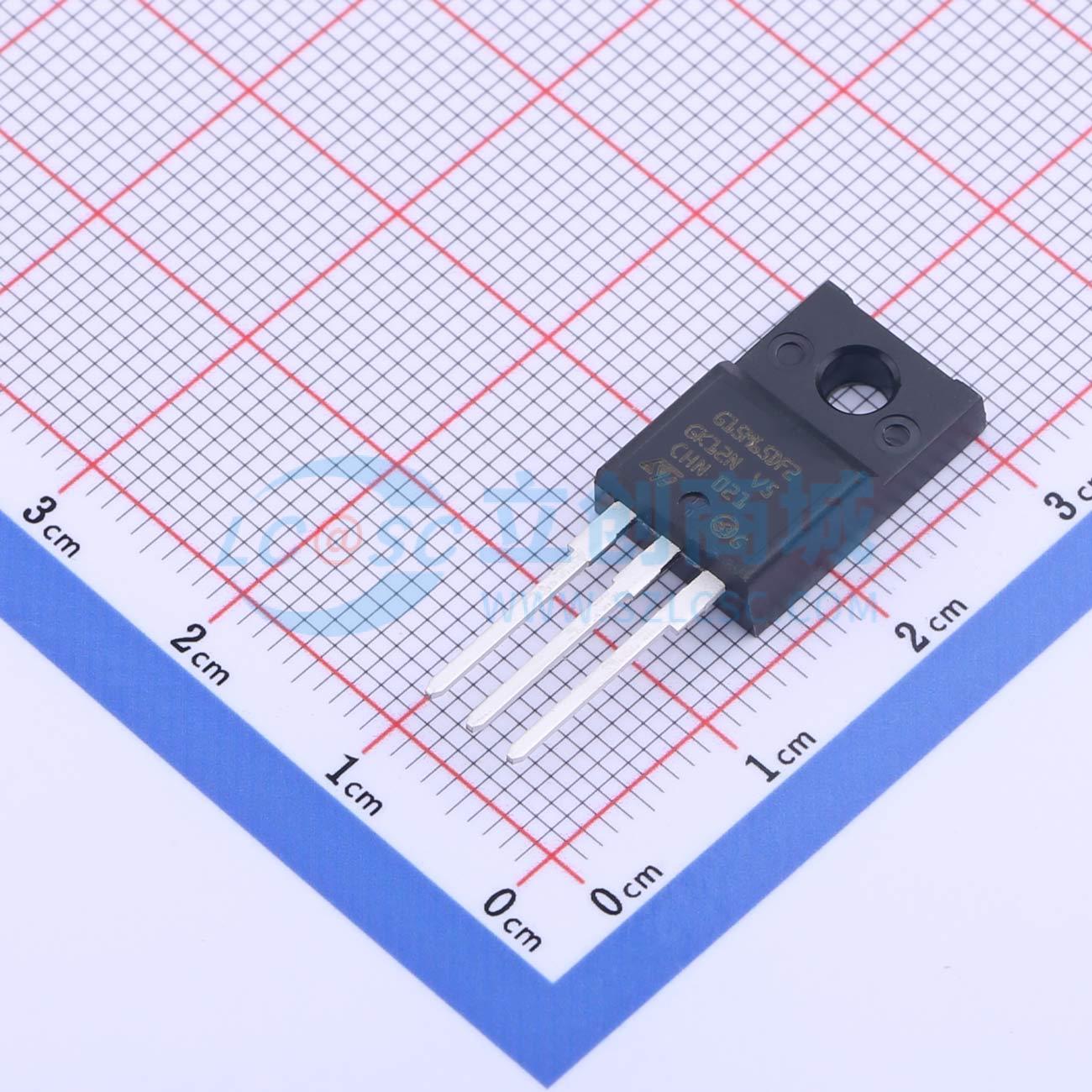

STGF15M65DF2
650V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 沟槽栅场截止IGBT，M系列，650 V、15 A，低损耗
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGF15M65DF2
- 商品编号
- C2935300
- 商品封装
- TO-220FP
- 包装方式
- 管装
- 商品毛重
- 2.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 31W | |
| 输出电容(Coes) | 80pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@500uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC | |
| 输入电容(Cies) | 1.25nF | |
| 开启延迟时间(Td(on)) | 24ns | |
| 关断延迟时间(Td(off)) | 93ns | |
| 导通损耗(Eon) | 90uJ | |
| 关断损耗(Eoff) | 450uJ | |
| 反向恢复时间(Trr) | 142ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 25pF |
