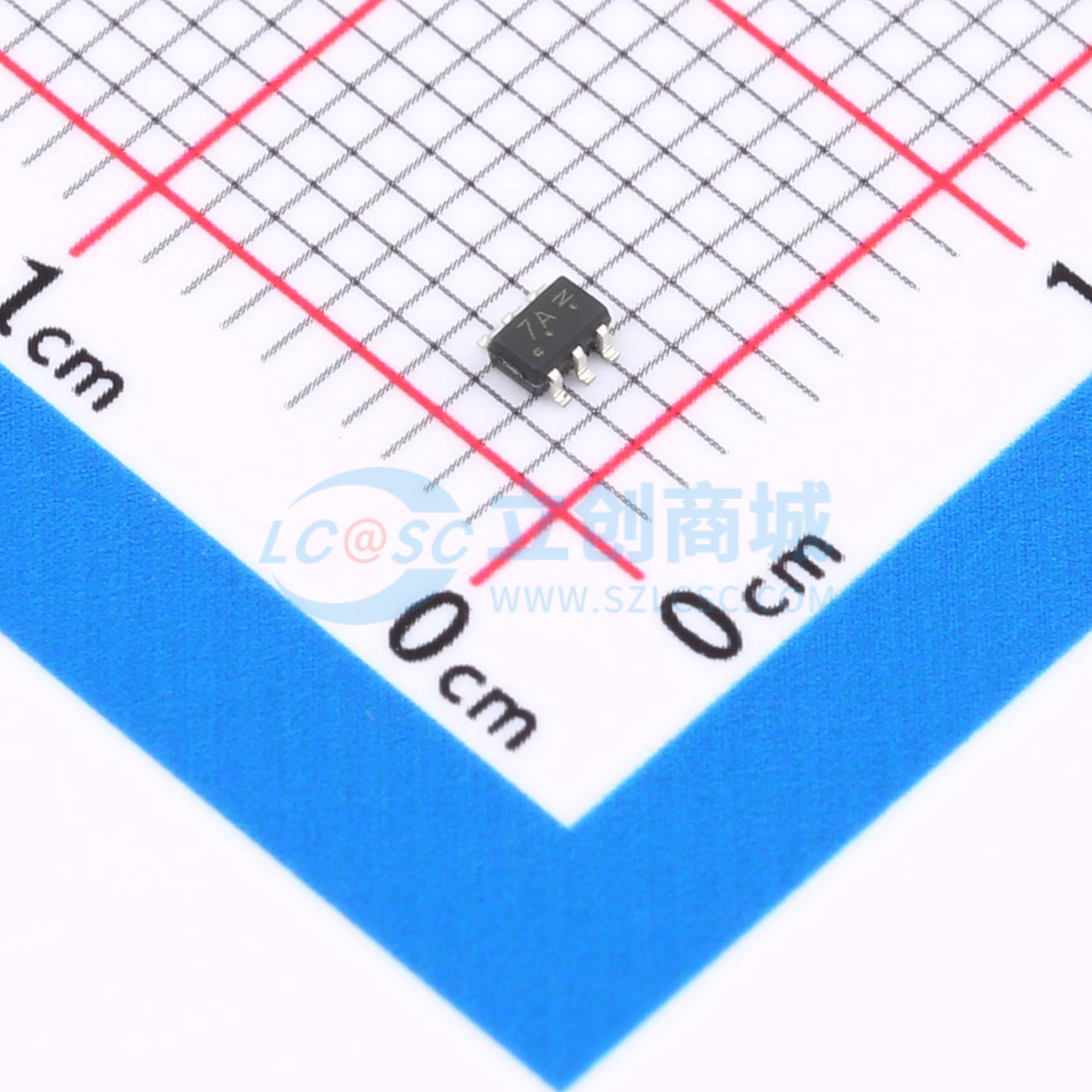

S-LMUN5211DW1T1G实物图

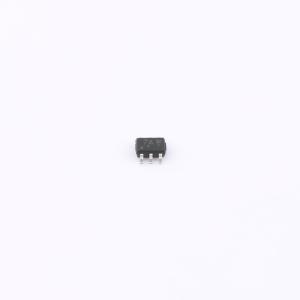

  • S-LMUN5211DW1T1G商品缩略图
  • S-LMUN5211DW1T1G商品缩略图
  • S-LMUN5211DW1T1G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

S-LMUN5211DW1T1G

双偏置电阻晶体管

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
BRT(偏置电阻晶体管)包含一个带有由两个电阻组成的单片偏置网络的单个晶体管,即一个串联基极电阻和一个基极-发射极电阻。这些数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT通过将这些单独的组件集成到一个器件中,消除了这些组件。两个BRT器件封装在SOT-363封装中,适用于对电路板空间要求较高的低功率表面贴装应用。
商品型号
S-LMUN5211DW1T1G
商品编号
C2932892
商品封装
SC-88(SOT-363)​
包装方式
编带
商品毛重
0.026克(g)

商品参数

属性参数值
商品目录数字晶体管
集射极击穿电压(Vceo)50V
集电极电流(Ic)100mA
耗散功率(Pd)250mW
直流电流增益(hFE)35@5.0mA,10V
属性参数值
射基极击穿电压(Vebo)6V
输出电压(VO(on))200mV
输入电阻10kΩ
电阻比率1
工作温度-55℃~+150℃

商品概述

偏置电阻晶体管(BRT)包含一个带有由两个电阻组成的单片偏置网络的单晶体管,即一个基极串联电阻和一个基极 - 发射极电阻。这些数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT 通过将这些单独的组件集成到单个器件中,消除了这些分立元件。在LMUN5211DW1T1系列中,两个BRT器件封装在SOT - 363封装中,这对于电路板空间有限的低功耗表面贴装应用非常理想。

商品特性

  • 简化电路设计
  • 减少电路板空间
  • 减少元件数量
  • 我们声明产品材料符合RoHS要求。
  • 汽车及其他需要独特产地和控制变更要求的应用采用S前缀;符合AEC - Q101标准且具备生产件批准程序(PPAP)能力。

数据手册PDF
