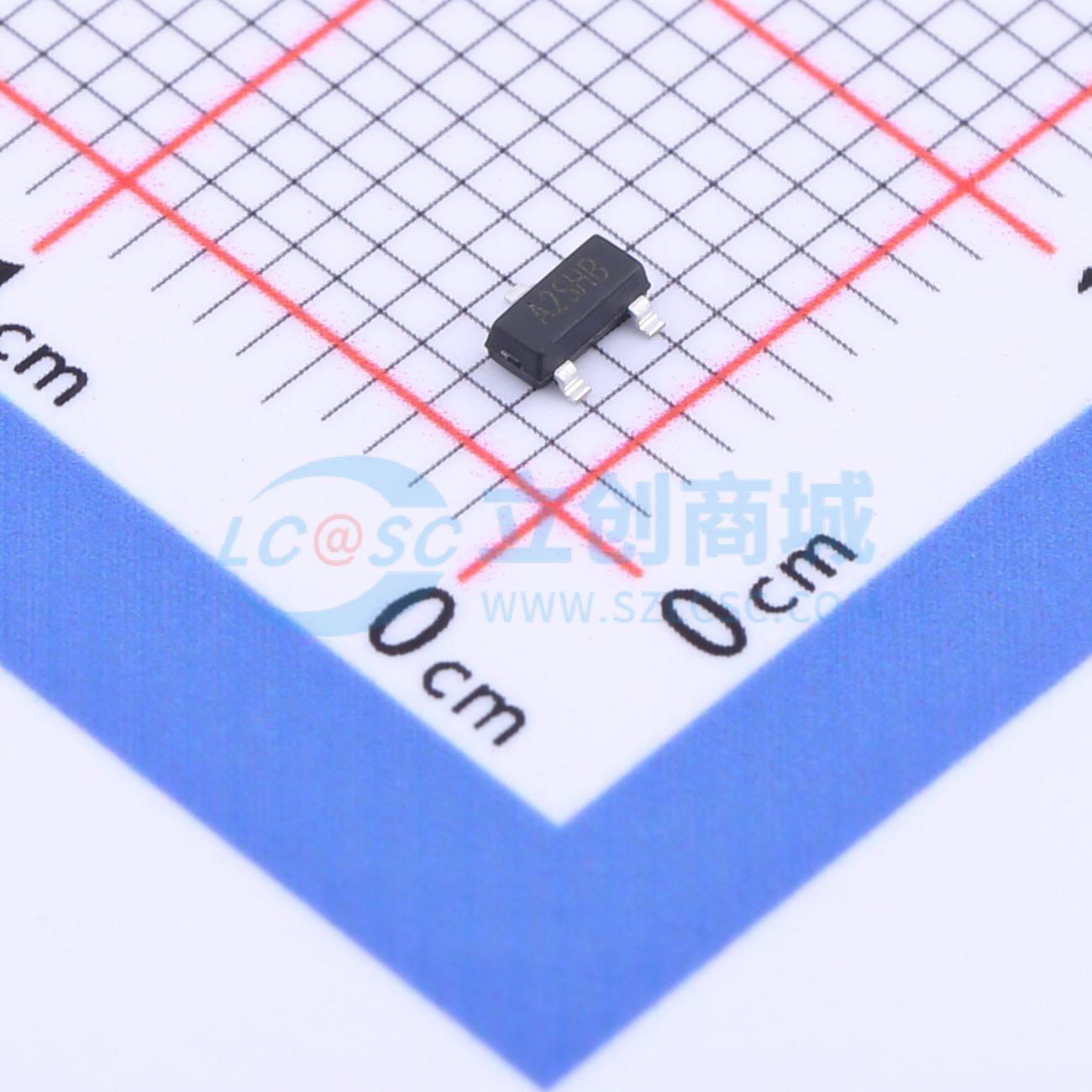

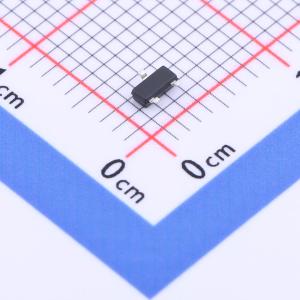

温馨提醒：图片仅供参考，商品以实物为准
DN2302S
N沟道,电流:3.2A,耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Doeshare(德芯)
- 商品型号
- DN2302S
- 商品编号
- C2931750
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.2A | |
| 导通电阻(RDS(on)@Vgs,Id) | 80mΩ@2.5V,1A | |
| 功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)@Id) | 1V@250uA | |
| 栅极电荷(Qg@Vgs) | 4nC@5V | |
| 输入电容(Ciss@Vds) | 160pF@10V | |
| 反向传输电容(Crss@Vds) | 25pF@10V | |
| 工作温度 | -50℃~+150℃ |
商品概述
-20V/-0.6A P沟道小信号MOSFET
商品特性
- 漏源电压(VDS) = 20 V
- 漏极电流(ID) = 3.2 A
- 导通电阻RDS(ON)(栅源电压VGS = 4.5 V时) < 60 mΩ
- 导通电阻RDS(ON)(栅源电压VGS = 2.5 V时) < 80 mΩ
- 沟槽功率MOSFET技术
- 高功率和电流处理能力
- 用于降低导通电阻RDS(ON)的高密度单元设计
应用领域
- 直流-直流转换器
- LED驱动器
- 开关电路
