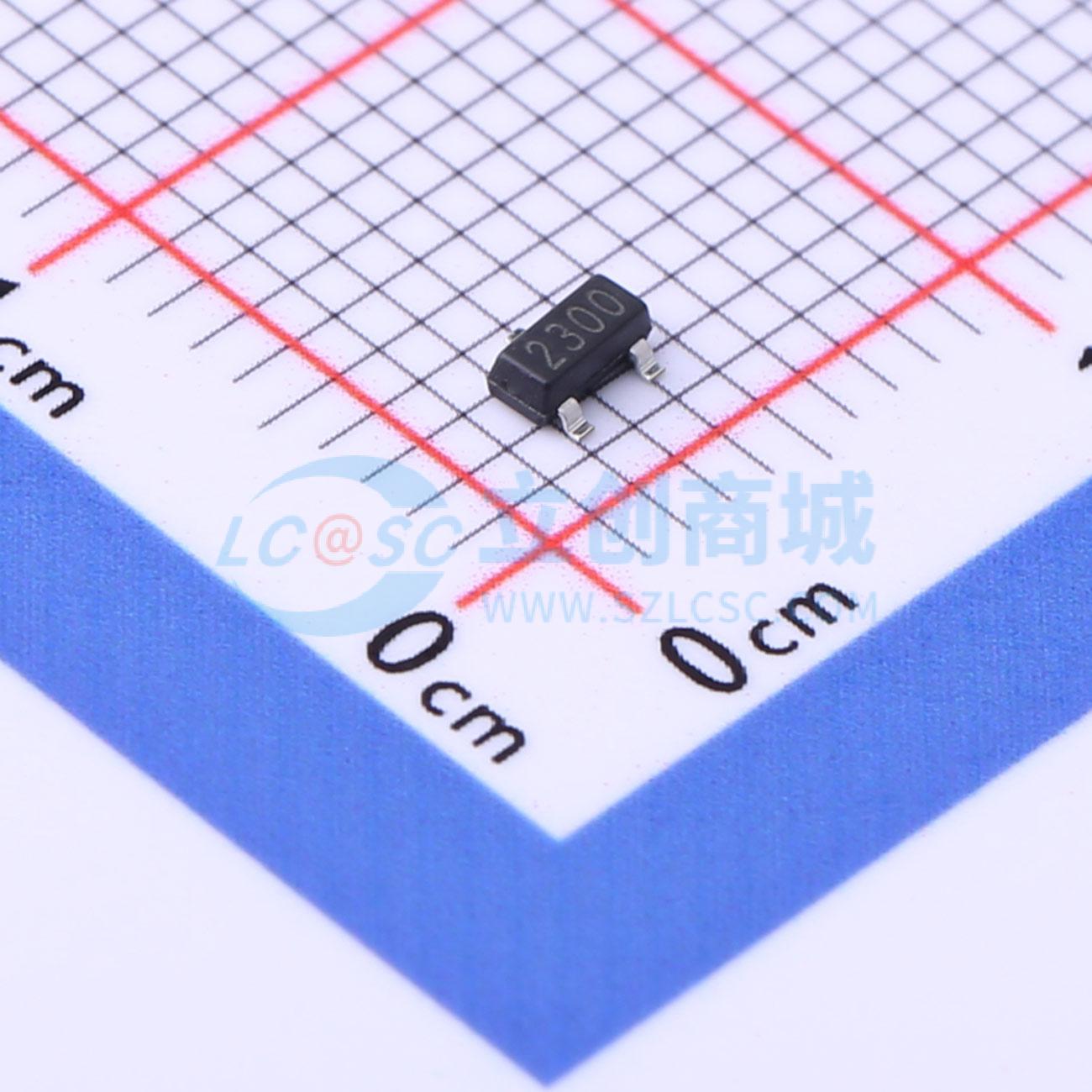

DN2300
1个N沟道 耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Doeshare(德芯)
- 商品型号
- DN2300
- 商品编号
- C2931746
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 39mΩ@1.8V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.2nC@4.5V | |
| 输入电容(Ciss) | 900pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 165pF |
商品概述
20V/0.8A N沟道小信号MOSFET
商品特性
- 无铅、符合RoHS标准,VDS = 20 V
- ID = 6 A
- RDS(ON)(VGS = 4.5 V时)< 18 mΩ
- RDS(ON)(VGS = 2.5 V时)< 22 mΩ
- RDS(ON)(VGS = 1.8 V时)< 39 mΩ
- 沟槽功率低压MOSFET技术
- 高功率和电流处理能力
应用领域
- PWM应用
- 负载开关
