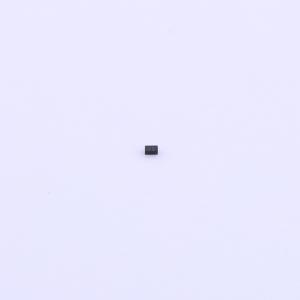

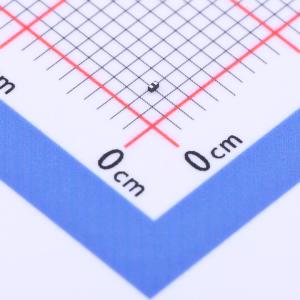

温馨提醒：图片仅供参考，商品以实物为准
ESD0603UC5VB
双向ESD 5V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用DFN0603封装的超低电容ESD保护二极管。
- 品牌名称
- Doeshare(德芯)
- 商品型号
- ESD0603UC5VB
- 商品编号
- C2931632
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.5V | |
| 反向电流(Ir) | 5nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
采用DFN0603封装的超低电容ESD保护二极管。
商品特性
- 超低电容，典型值为0.2 pF
- 100W峰值脉冲功率（Δ'tp = 8/20μS）
- 微型DFN0603封装
- 双向配置
- R2R + 齐纳技术
- 低钳位电压
- 低漏电流
