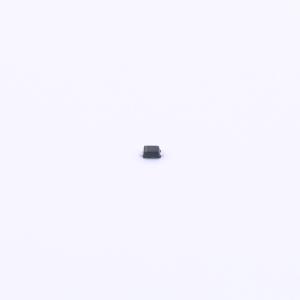

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z7V0
单向ESD 7V截止 峰值浪涌电流：8.8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SOD-523塑料封装的硅二极管。
- 品牌名称
- Doeshare(德芯)
- 商品型号
- ESD5Z7V0
- 商品编号
- C2931625
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 22.7V | |
| 峰值脉冲电流(Ipp) | 8.8A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 65pF |
商品概述
采用SOD-523塑料封装的硅二极管。
商品特性
- 隔离电压：3.3V/5.0V/7.0V
- 低漏电流
- 典型响应时间 < 1ns
- 符合IEC61000-4-2标准4级ESD保护
- 符合RoHS标准
- 绿色EMC
- 雾锡（Sn）引脚镀层
- 色带指示阴极
