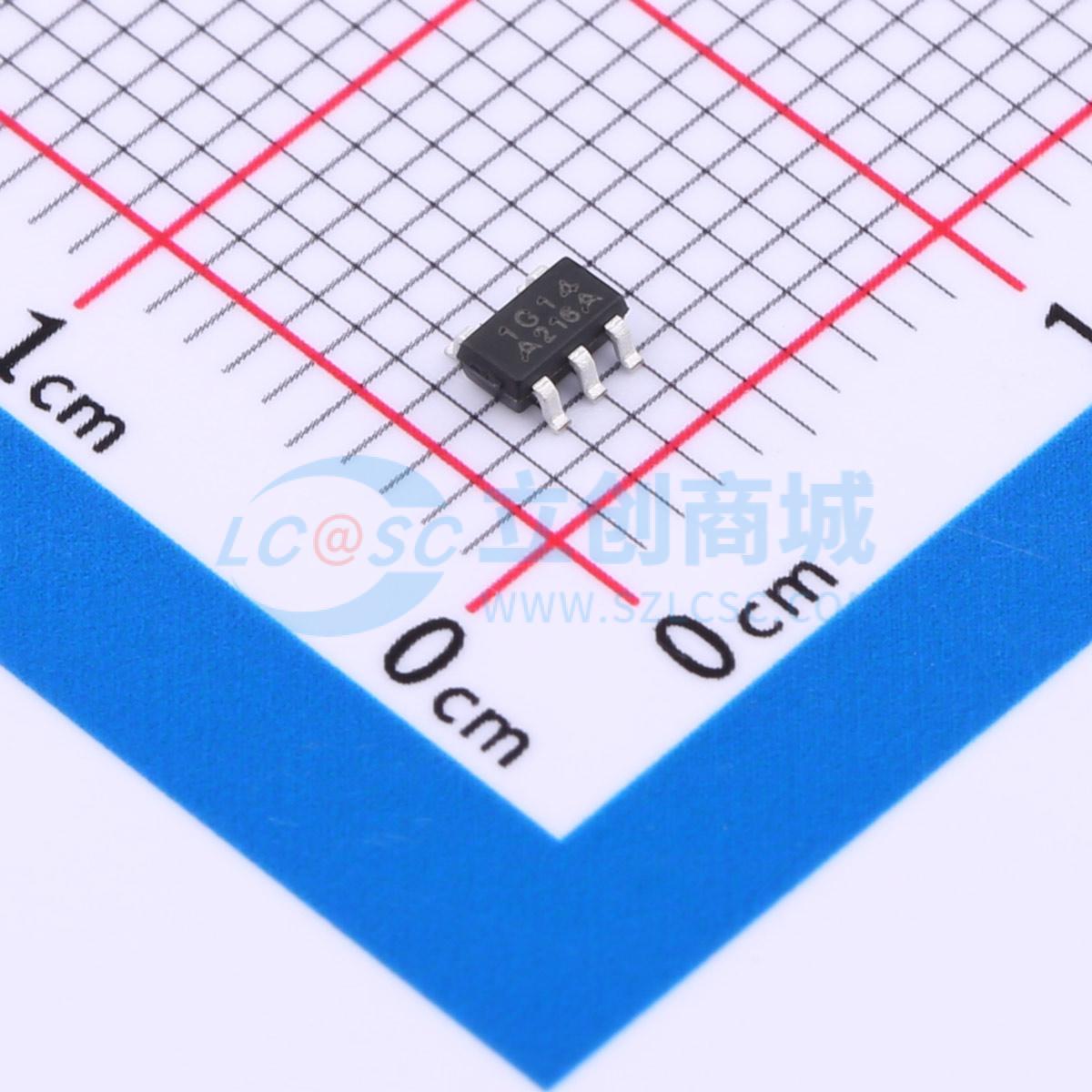

温馨提醒：图片仅供参考，商品以实物为准
RS1G14XF5
单施密特触发器反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工作电压范围：1.65V至5.5V • 低功耗：1μA（最大值） 工作温度范围：-40°C至±125°C 输入允许电压至5V
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1G14XF5
- 商品编号
- C2931599
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输出高电平(VOH) | 1.2V；2.2V；1.9V；3.8V；2.3V | |
| 低电平范围(VOL) | 450mV；300mV；550mV；400mV；100mV | |
| 传播延迟(tpd) | 3.1ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
工作电压范围：1.65V至5.5V
低功耗：1μA（最大）
工作温度范围：-40℃至+125℃
输入可接受电压至5.5V
高输出驱动：在VCC = 3.0V时为±24mA
Ioff支持部分断电模式操作
微型封装：SOT23-5，SC70-5
RS1G14单施密特触发反相器设计用于1.65V至5.5V VCC的工作。该器件包含一个反相器并执行布尔函数Y = A̅。该器件作为具有施密特触发输入的独立反相器工作，因此对于上升（VT+）和下降（VT-）信号有不同的输入阈值水平，提供迟滞（ΔVT），这使得该器件能够容忍缓慢或有噪声的输入信号。
此设备完全指定了使用Ioff的部分断电应用。Ioff电路禁用输出，防止设备断电时有害的电流回流。
RS1G14采用绿色SOT23-5和SC70-5封装。它的工作环境温度范围为-40℃至+125℃。
应用领域
- 接收器
- 家庭影院
- 蓝光播放机和家庭影院
- 台式机或笔记本电脑
- 数字视频摄像机（DVC）
- 移动电话
- 个人导航设备（GPS）
- 便携式媒体播放器
