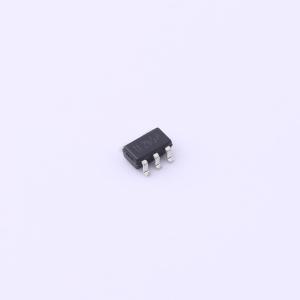

温馨提醒：图片仅供参考，商品以实物为准
TMI5102
输出2A PWM调光 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款恒定频率、电流模式PWM降压型LED驱动器，输出电流为2A，开关频率为1.0MHz。该器件集成了主开关和同步整流器，无需外部肖特基二极管，效率高。提供PWM控制和PFM模式切换控制两种工作模式，可在更宽的LED电流范围内实现高效率。反馈电压通常为0.1V。还集成了许多保护功能，包括输入过压保护、逐周期电流限制、过温保护。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI5102
- 商品编号
- C2931560
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 2A | |
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TMI5102是一款固定频率、电流模式的PWM降压型LED驱动器，输出电流为2A，开关频率为1.0MHz。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。该器件提供两种工作模式，即PWM控制和PFM模式切换控制，可在更宽的LED电流范围内实现高效率。反馈电压典型值为0.1V。该器件还集成了多种保护功能，包括输入过压保护（OVP）、逐周期电流限制、过温保护。
商品特性
- 1.0MHz固定频率工作
- 高达2.0A的LED电流
- 无需肖特基二极管
- 2.5V至5.5V输入电压范围
- 反馈电压低至0.1V
- 低压差时100%占空比
- 低静态电流：50μA
- 短路保护
- 热故障保护
- 输入过压保护（OVP）
- 关断电流<1μA
- SOT23-5封装
应用领域
- LED驱动器
