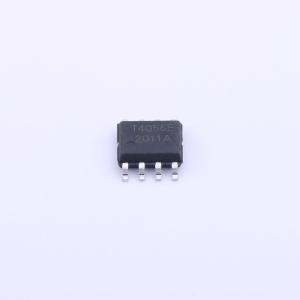

温馨提醒：图片仅供参考，商品以实物为准
TMI4056E
具备热调节功能的1A锂离子线性充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI4056E和TMI4056EH是用于单节锂离子电池应用的完整恒流和恒压线性充电器。TMI4056E的默认电池充电电压固定为4.2V，TMI4056EH为4.35V，充电电流可通过PROG引脚的外部电阻进行编程。在良好的系统热设计下，充电电流可编程至最高1A
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI4056E
- 商品编号
- C2931559
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.9V~8V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+150℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 1uA |
商品概述
TMI4056E和TMI4056EH是适用于单节锂离子电池应用的完整恒流和恒压线性充电器。 TMI4056E的默认电池充电电压固定为4.2V，TMI4056EH为4.35V，充电电流可通过PROG引脚的外部电阻进行编程。通过良好的系统热设计，充电电流可编程至最高1A。当BAT电压达到电池充电电压后，充电电流降至编程充电电流值的1/10时，TMI4056E和TMI4056EH会自动终止充电周期，充电电流变为0，CHAG和STDBY引脚状态改变。热调节功能可在高功率条件或高环境温度应用中调节充电电流，以限制芯片温度。 当移除输入电源时，TMI4056E和TMI4056EH会自动进入低电流状态，电池端电流下降至小于1μA。ESOP8封装和较少的外部元件使TMI4056E和TMI4056EH适用于便携式应用。
商品特性
- 可编程充电电流高达1A
- 无需MOSFET、检测电阻或隔离二极管
- 可直接通过USB端口为单节锂离子电池充电
- 具有涓流、恒流和恒压操作模式，并具备热调节功能，可在不过热的情况下最大化充电速率
- 电池静态电流小于1μA
- 预设电池充电电压，精度为±1%
- TMI4056E：4.2V
- TMI4056EH：4.35V
- 自动再充电
- 充电状态指示引脚
- ESOP8封装
应用领域
- 便携式设备
- 移动电源
- 充电座
- 蓝牙应用
