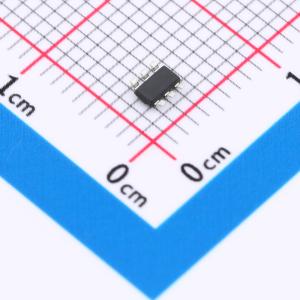

温馨提醒：图片仅供参考，商品以实物为准

TMI3359

1.5MHz 30V 1.2A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3359 是一款高效率 1.5MHz 同步降压 DC-DC 转换器,输入电压范围为 4.5V 至 30V,最大输出电流为 1.2A,采用 COT 控制,具有快速瞬态响应性能。集成高低侧开关,低导通损耗,低输出电压纹波,支持小型外部电感和电容。具备过流保护、热关断等功能,适用于分布式电源系统、平板电视和显示器、智能家居、工业电源系统等。
品牌名称: TMI(拓尔微)
商品型号: TMI3359
商品编号: C2931557
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

这款1.5MHz同步降压DC-DC转换器是一款高效器件，在强制PWM工作模式下能够提供高达1.2A的电流，并采用具有快速瞬态响应性能的COT控制。它集成了低RDS(ON)的高端和低端开关，以最大限度地降低传导损耗。1.5MHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。该转换器仅需最少数量的常用标准外部元件，采用符合RoHS标准的6引脚SOT23 - 6封装。

商品特性

宽输入电压范围：4.5V至30V
反馈电压：0.8V±2%
1.5MHz开关频率
高达1.2A输出电流
强制恒流PWM工作模式
COT控制实现快速瞬态响应
集成内部补偿
使用低ESR陶瓷输出电容时稳定
具有打嗝模式的过流保护
热关断
浪涌电流限制和软启动
内置输入过压保护
采用SOT23 - 6封装

应用领域

安防设备
分布式电源系统
平板电视和显示器
智能家居
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~30V
	输出电压	-
	输出电流	1.2A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
