温馨提醒：图片仅供参考，商品以实物为准

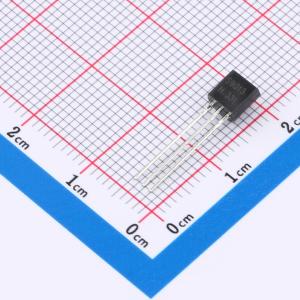

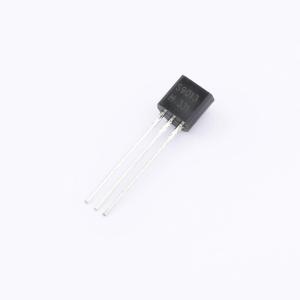

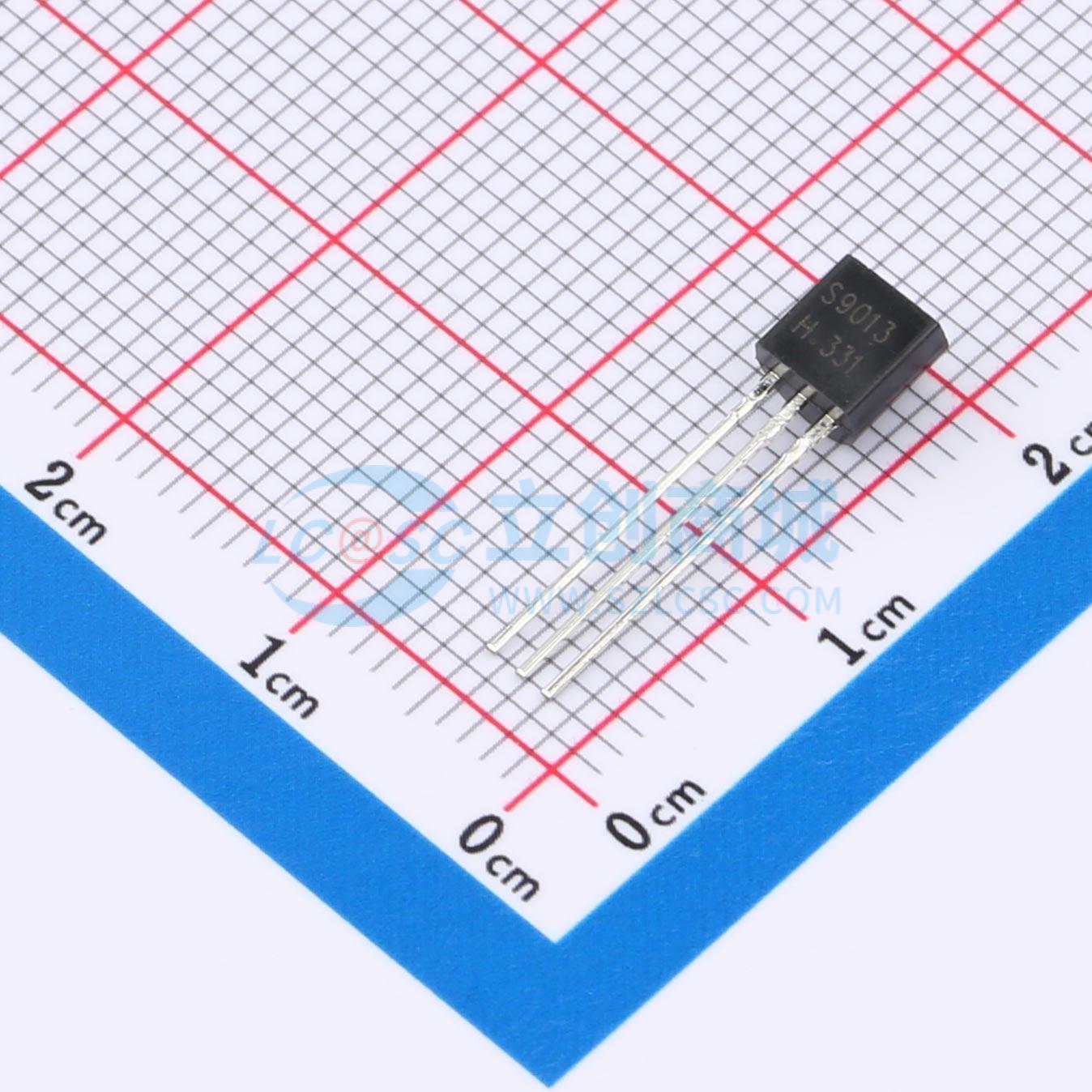

S9013
NPN 电流:0.5A 电压:25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 适合于低功耗、高增益应用场合，适用于各类精密电子设备及电路设计，是您微型化项目中的理想半导体元件。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- S9013
- 商品编号
- C2931497
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 500mA | |
| 集射极击穿电压(Vceo) | 25V | |
| 耗散功率(Pd) | 625mW | |
| 直流电流增益(hFE) | 144 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 150MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 600mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品特性
- 功耗：PCM为0.625W（环境温度Tamb = 25°C）
- 集电极电流：ICM为0.5A
- 集电极 - 基极电压：V(BR)CBO为40V
- 工作和存储结温范围：Tj、Tstg为 -55°C ~ +150°C
- 封装形式：TO - 92
- 引脚定义：1脚为发射极；2脚为基极；3脚为集电极
