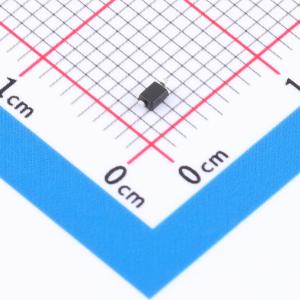

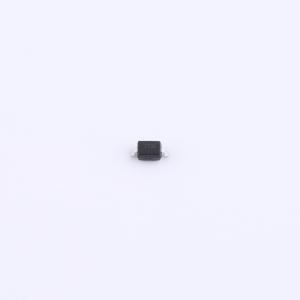

温馨提醒：图片仅供参考，商品以实物为准

ESDS311DYFR

单向TVS 3.6V截止峰值浪涌电流：25A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDS31x 器件是一种单向 TVS ESD 保护二极管阵列，用于高达 25A (8/20 μs) 的以太网、USB 和通用数据线路浪涌保护。ESDS31x 器件旨在耗散那些高于 IEC61000 - 4 - 2 国际标准（4 级）中规定的最高水平的 ESD 冲击。这些器件具有每通道 4.5pF IO 电容，因此非常适用于保护 Ethernet 10/100/1000、USB 2.0 和 GPIO 等高速接口。低动态电阻和低钳位电压支持针对瞬态事件提供系统级保护。
品牌名称: TI(德州仪器)
商品型号: ESDS311DYFR
商品编号: C30938562
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.027779克(g)

商品参数

商品概述

ESDS31x 器件是一种单向 TVS ESD 保护二极管阵列，用于高达 25A (8/20 μs) 的以太网、USB 和通用数据线路浪涌保护。ESDS31x 器件旨在耗散那些高于 IEC61000 - 4 - 2 国际标准（4 级）中规定的最高水平的 ESD 冲击。这些器件具有每通道 4.5pF IO 电容，因此非常适用于保护 Ethernet 10/100/1000、USB 2.0 和 GPIO 等高速接口。低动态电阻和低钳位电压支持针对瞬态事件提供系统级保护。

商品特性

IEC 61000 - 4 - 2 ESD 保护：±30kV 接触放电，±30kV 空气间隙放电
IEC 61000 - 4 - 4 EFT 保护：80A (5/50ns)
IEC 61000 - 4 - 5 浪涌保护：25A (8/20 μs)
IO 电容：4.5pF（典型值）
直流击穿电压：5.5V（最小值）
超低漏电流：5nA（典型值）
支持速率高达 5Gbps 的高速接口
工业温度范围： - 40°C 至 +125°C
简易直通布线封装 (ESDS312)

应用领域

终端设备：
- 以太网交换机
- 接入点
- 网关
- 打印机
- DVR 和 NVR
接口：
- Ethernet 10/100/1000Mbps
- USB 2.0
- GPIO

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.6V
	钳位电压	7.7V
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	170W@8/20us
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	5nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	4.5pF
