温馨提醒：图片仅供参考，商品以实物为准

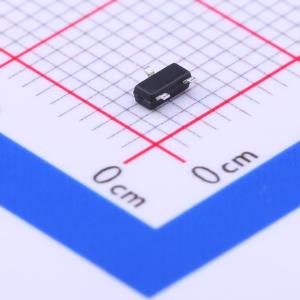

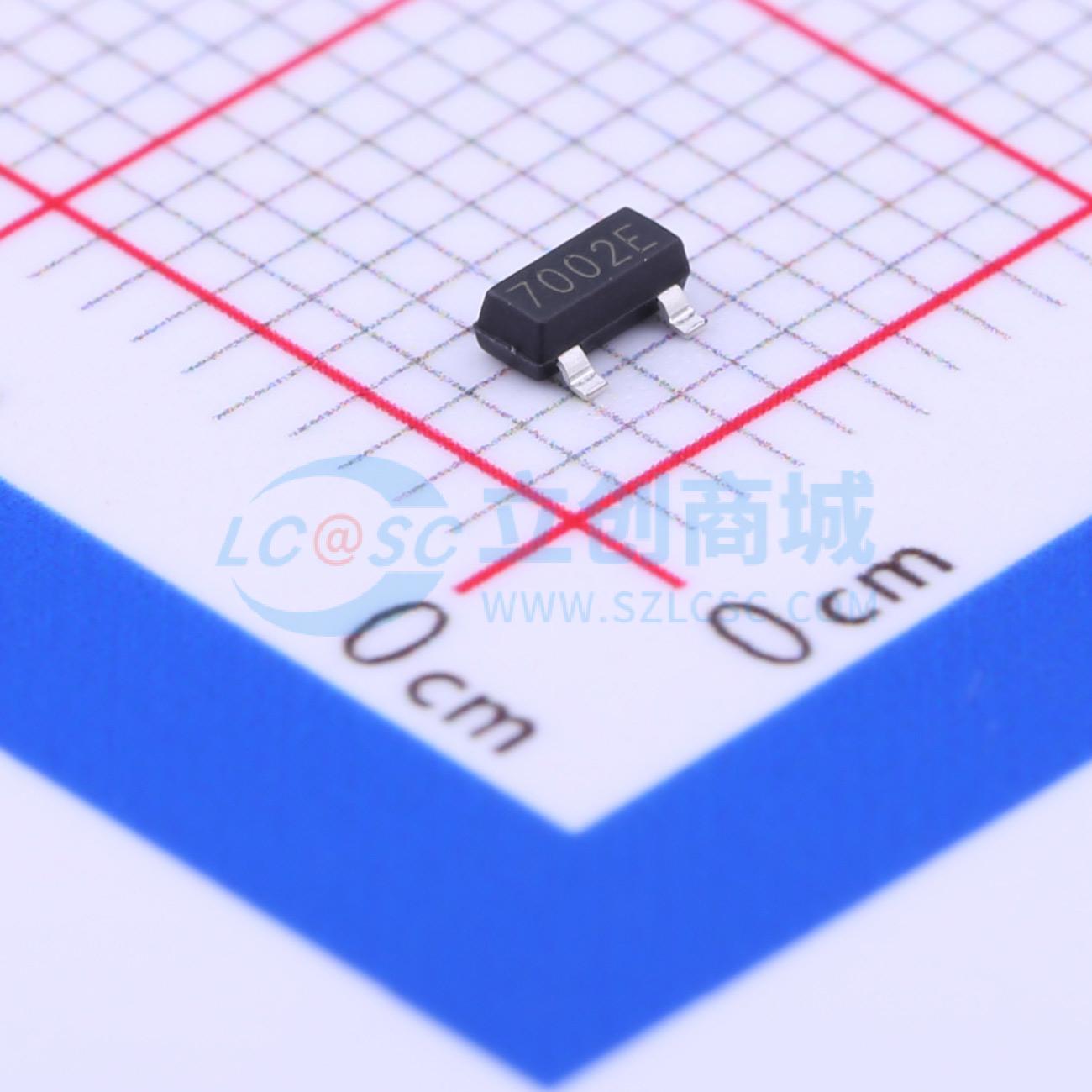

2N7002E
1个N沟道 耐压:60V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 N VDSS(V) 60 ID@TC=74?C(A) 0.3 PD@TC=74?C(W) 0.225 VGS(V) ±20 RDS(on)(m?)Max.@TC= 25?C VGS=4.54V 4000
- 品牌名称
- Slkor(萨科微)
- 商品型号
- 2N7002E
- 商品编号
- C350312
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 3.5Ω@5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 225mW | |
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 漏源电压（VDS） = 60V，漏极电流（ID） = 300mA
- 栅源电压（VGS） = 10V 时，导通电阻（RDS(ON)） < 3Ω
- 栅源电压（VGS） = 5V 时，导通电阻（RDS(ON)） < 3.5Ω
- 高功率和高电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 脉冲宽度调制（PWM）应用
- 负载开关
- 电源管理
