TPS62871N0QWRXSRQ1

TPS6287x-Q1是一系列引脚兼容的6A、9A、12A和15A同步降压DC/DC转换器，带差分遥感。针对每个额定电流，有带I2C接口的全功能器件型号，也有不带I2C接口的有限功能型号。所有器件均具备高效率和易用性。低阻功率开关允许在高环境温度下实现最高15A的连续输出电流。器件可工作在堆叠模式，以提供更高的输出电流，或将功耗分散到多个器件上。TPS6287x-Q1系列采用增强型DCS控制方案，在固定频率工作下支持快速瞬态响应。器件可工作在省电模式以实现最大效率，也可工作在强制PWM模式，以获得瞬态性能和最低输出电压纹波。可选的遥感功能可最大限度提高负载点的稳压精度，器件在所有工作条件下都能实现优于±1%的直流电压精度。开关频率可通过FSEL引脚由电阻选择，可设置为1.5MHz、2.25MHz、2.5MHz或3.0MHz，也可同步到相同频率范围的外部时钟。I2C兼容接口提供多种控制、监测和警告功能，例如电压监测和温度相关警告。通过I2C兼容接口可快速调整输出电压，使负载功耗适配应用的性能需求。默认启动电压可通过VSEL引脚由电阻选择。

• AEC-Q100认证，适用于汽车应用
• 温度等级1工作范围:-40℃ 至 +125℃ TA
• 符合功能安全能力
• 提供可用于辅助功能安全系统设计的文档
• 2.7V 至 6V 输入电压范围
• 6A、9A、12A、15A 器件系列引脚兼容
• 四种输出电压范围
• 输出电压精度 ±1%
• 内置 7mΩ 和 4.5mΩ 功率MOSFET
• 可调外部补偿
• 启动输出电压可通过电阻选择
• 开关频率可通过电阻选择
• 支持省电模式或强制PWM工作
• I2C兼容接口，最高支持 1MHz
• 差分遥感
• 支持可选堆叠操作，提升输出电流能力
• 温度警告和热关断
• 精确使能输入
• 有源输出放电
• 可选扩频时钟
• 带窗口比较器的电源良好输出

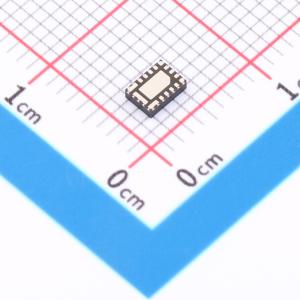

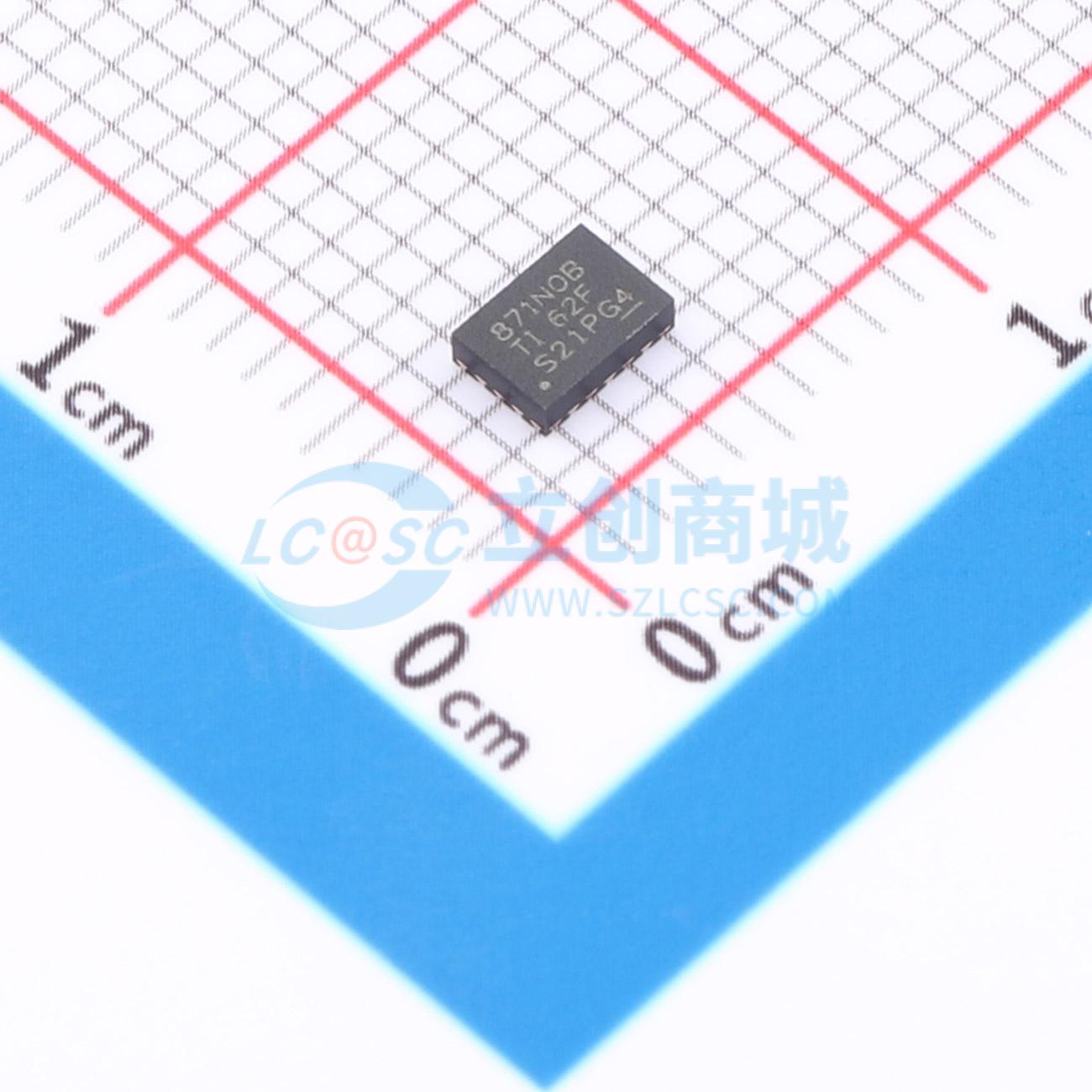

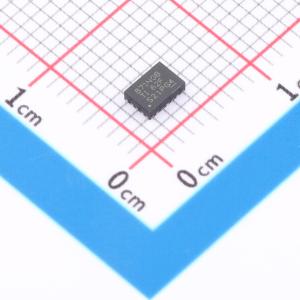

• 采用带可润湿侧翼的 2.55mm × 3.55mm × 1mm VQFN封装
• 支持 -40℃ 至 150℃ 结温TJ

• 信息娱乐和仪表集群
• ADAS
• FPGA、ASIC和数字内核供电
• DDR存储器供电
