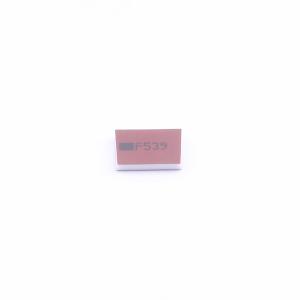

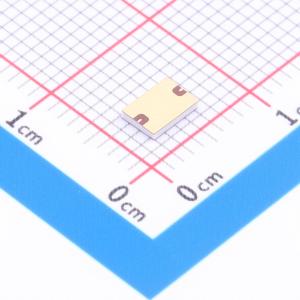

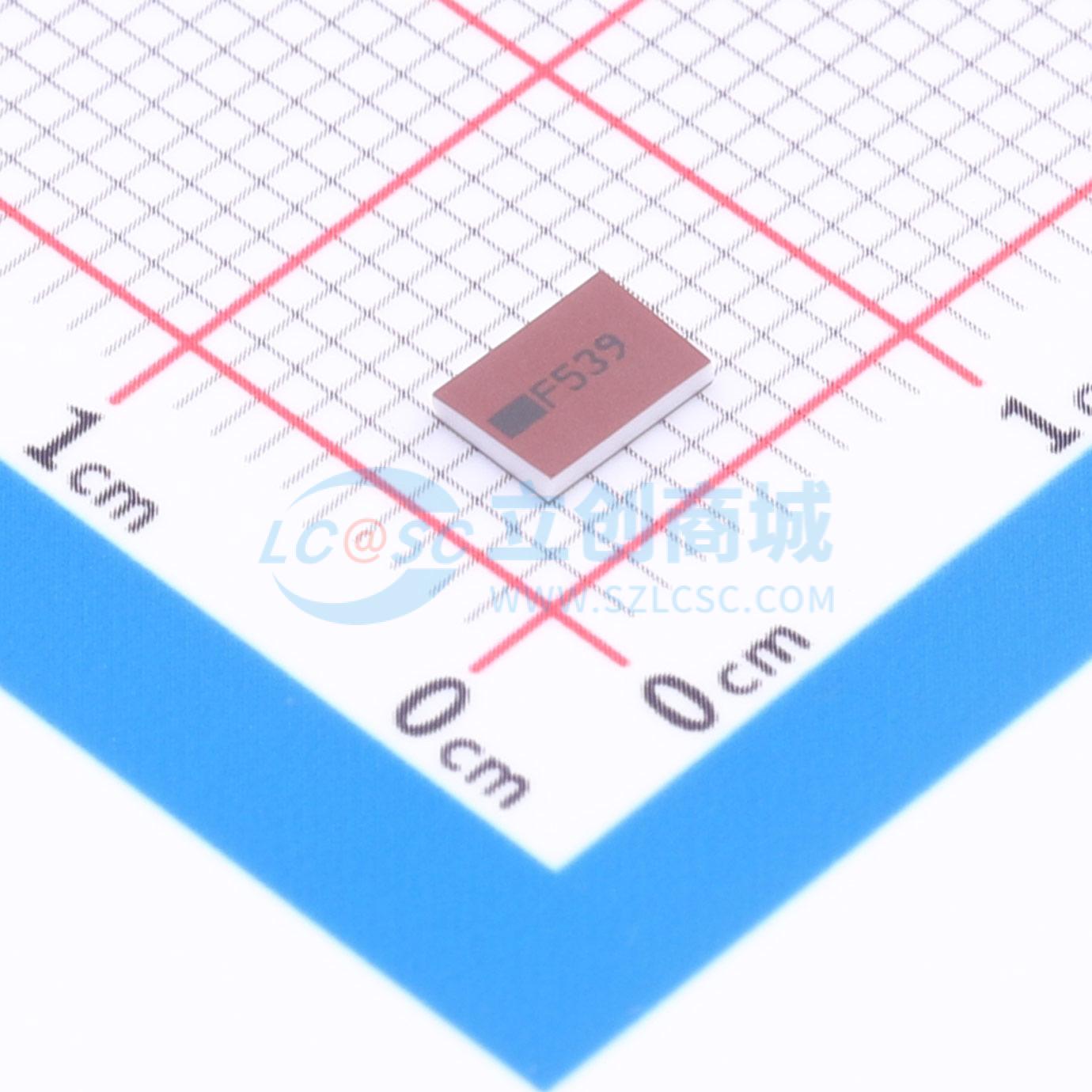

HFCU-1682+
LTCC表面贴装高通滤波器，适用于密集信号链PCB布局，适合高温高湿极端环境
- 品牌名称
- Mini-Circuits
- 商品型号
- HFCU-1682+
- 商品编号
- C30918606
- 商品封装
- 1812
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 高通 | |
| 中心频率 | - | |
| 截止频率 | 16.8GHz | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | 28dB；51dB | |
| 阻抗 | - | |
| 纹波 | - | |
| 插入损耗 | 2.3dB；2.3dB；2.1dB | |
| 工作温度 | -55℃~+125℃ |
商品概述
Mini-Circuits的HFCU - 1682 +是一款微型低温共烧陶瓷（LTCC）高通滤波器，通带为17.3至33 GHz，适用于多种应用。由于其坚固的单片结构，该型号在宽频带上的典型插入损耗为2.1 dB。该滤波器采用1812陶瓷封装，非常适合密集信号链PCB布局，与MMIC的尺寸和性能相匹配。LTCC制造工艺确保了最小的射频性能变化，同时生产出的产品非常适合高湿度和高温等极端环境。
商品特性
- 插入损耗，典型值2.1 dB
- 阻带抑制，典型值51 dB
- 通带回波损耗，典型值16 dB
- 1812表面贴装封装
- 功率处理能力：7 W
应用领域
- 测试与测量设备
- 5G MIMO和回传无线电
