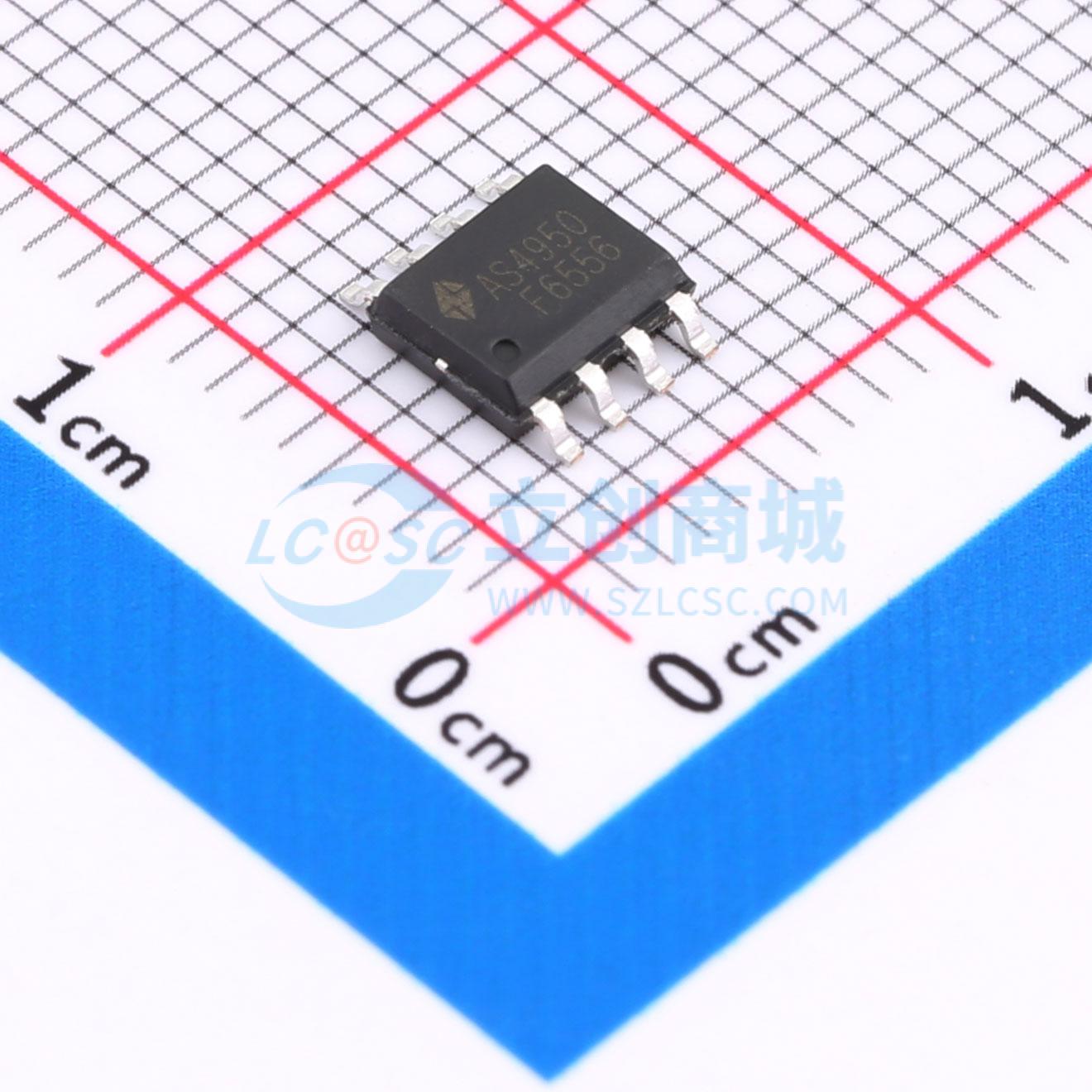

AS4950

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 有刷电机/继电器驱动，25V~48V供电，2A~4A方案，全桥DMOS有刷直流电机驱动器，3.5A峰值驱动输出，8V-40V宽电压供电，支持过流/短路/欠压/过温保护
品牌名称: ASSEMSTAR(聚迹)
商品型号: AS4950
商品编号: C2929412
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.175克(g)
立创商城设计参考: 有刷电机/继电器驱动-(3)25V~48V供电-(2)2A~4A方案

商品参数

商品概述

AS4950 是一款全桥 DMOS 有刷电机驱动芯片，最大工作范围可以达 ±3.5A 和 40V 输入电压，用 PWM 来控制马达驱动的速度和方向。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。 AS4950 集成电流限制功能，该功能基于模拟输入 VREF 以及 LSEN 引脚的电压。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。内部关断功能包含过流保护、短路保护、欠压锁定和过温保护。 AS4950 提供一种带有裸露焊盘的 SOP - 8 封装，能有效改善散热性能，且是无铅产品，引脚框采用 100% 无锡电镀。

商品特性

宽电压供电，8V - 40V
RDS(ON)电阻为 600mΩ
3.5A 峰值驱动输出，2A 持续输出能力
支持欠压锁定保护
低功耗休眠模式
PWM 电流整流/限流/调向
支持短路保护
支持过温关断电路
自动故障恢复

应用领域

打印机及办公自动化设备
电器
机器人
工业设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	2A
	峰值电流	3.5A

	属性	参数值
	工作电压	-
	导通电阻	600mΩ
	静态电流(Iq)	10uA
	工作温度	-40℃~+85℃
