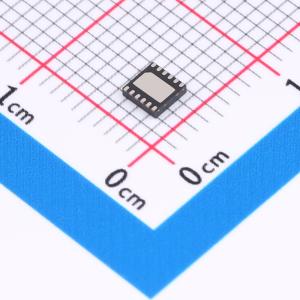

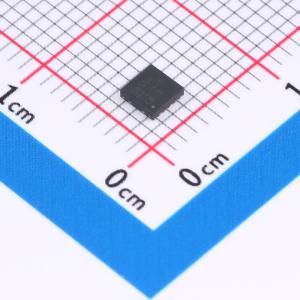

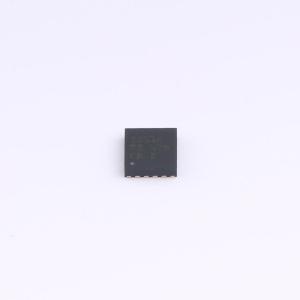

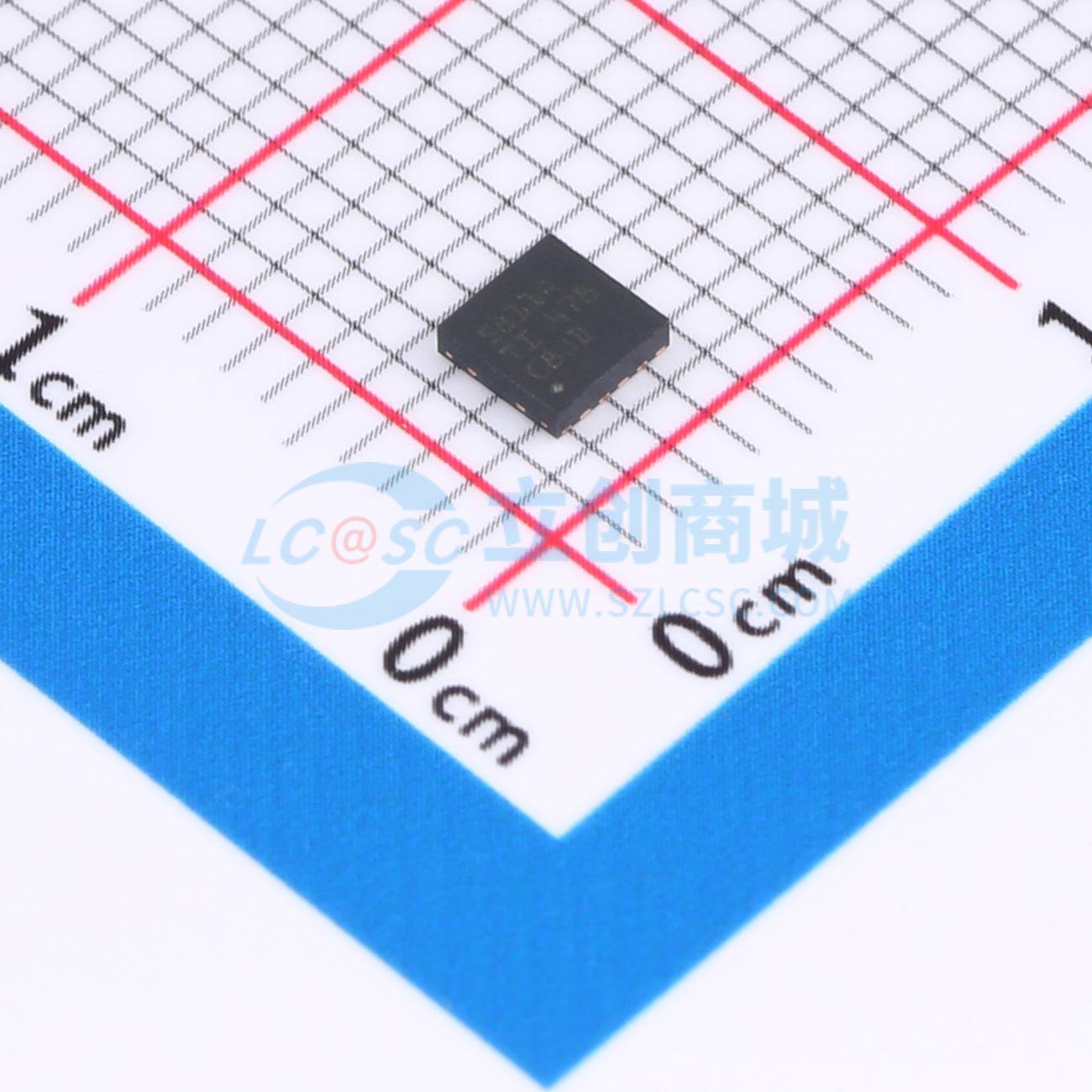

温馨提醒：图片仅供参考，商品以实物为准
LP5811ADRRR
同步升压4通道RGBW LED驱动器，带自主控制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP5811ADRRR
- 商品编号
- C30910060
- 商品封装
- WSON-12
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 输出电压 | 3V~5.5V | |
| 输出电流 | 51mA | |
| 功能特性 | LED开路保护；过压保护(OVP)；内置软启动；过温保护(OTP)；短路保护(SCP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LP5811是一款带有自主动画引擎控制的4通道RGBW同步升压LED驱动器。该器件非常适合支持输入电压范围为0.5V至5.5V的电池供电应用，在点亮LED时具有0.4mA（典型值）的超低正常工作电流。集成的同步升压转换器可在宽工作电压范围内保持优异的效率，并保持LED亮度稳定。输出电压可根据不同的LED正向电压在3V至5.5V范围内以0.1V步长选择。该升压转换器不仅可以为器件自身驱动的LED供电，还可以为系统中的其他负载供电。如果需要旁路升压转换器，VOUT可作为LED驱动模块的电源输入。该器件同时采用模拟调光和PWM调光方式，实现出色的调光性能。每个LED的输出电流可在256级范围内调整，范围为0.1mA至25.5mA，或0.2mA至51mA。8位PWM发生器可实现平滑、无音频噪声的LED亮度调光控制。自主动画引擎可显著降低控制器的实时负载。每个LED都可通过相关寄存器配置，实现生动美观的灯光效果。该器件可生成6MHz时钟信号，用于多器件间的灯光效果同步。
商品特性
- 输入电压VIN范围:0.5V 至 5.5V
- 启动最低输入电压为1.8V
- 逻辑引脚兼容1.8V、3.3V和5V
- 高效率同步升压转换器
- 输出电压VOUT范围:3V 至 5.5V
- 集成140mΩ（高边）/ 60mΩ（低边）MOSFET
- 1.6A谷底开关电流限制
- VIN = 4.2V、VOUT = 5.0V、IOUT = 300mA时效率为95%
- VIN大于输出电压设置时支持直通模式
- 关闭时输入和输出之间真正断开
- 4路高精度恒流吸电流通道
- 每路吸电流范围为0.1mA至51mA
- 器件间误差最大±5%
- 通道间误差最大±5%
- 超低裕压:25.5mA时典型值为110mV；51mA时典型值为210mV
- 每个LED的PWM相移可配置
- 超低功耗
- EN为低时关断电流典型值为0.1μA；EN为高且CHIP_EN为0（数据保留）时待机电流典型值为26μA；LED电流为25.5mA时工作电流典型值为0.45mA
- 支持模拟调光（电流增益控制）
- 全局1位最大电流（MC）设置:可选25.5mA或51mA
- 独立8位点电流（DC）设置
- PWM调光最高可达无音频噪声的24kHz
- 独立8位PWM调光分辨率
- 支持线性或指数调光曲线
- 自主动画引擎控制
- 独立LED点开路/短路检测
- 集成去鬼影功能
- 最高1MHz I²C接口
- 工作温度范围为-40℃ 至 85℃
应用领域
- 便携式和可穿戴电子设备:耳机和充电盒、电子烟、智能手表
- 游戏和家庭娱乐:智能音箱、RGB鼠标、VR头戴设备和控制器
- 物联网(IOT):电子标签、可视门铃
- 网络设备:路由器、接入点
- 工业人机界面:电动汽车充电器、工厂自动化
