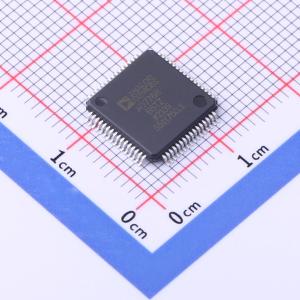

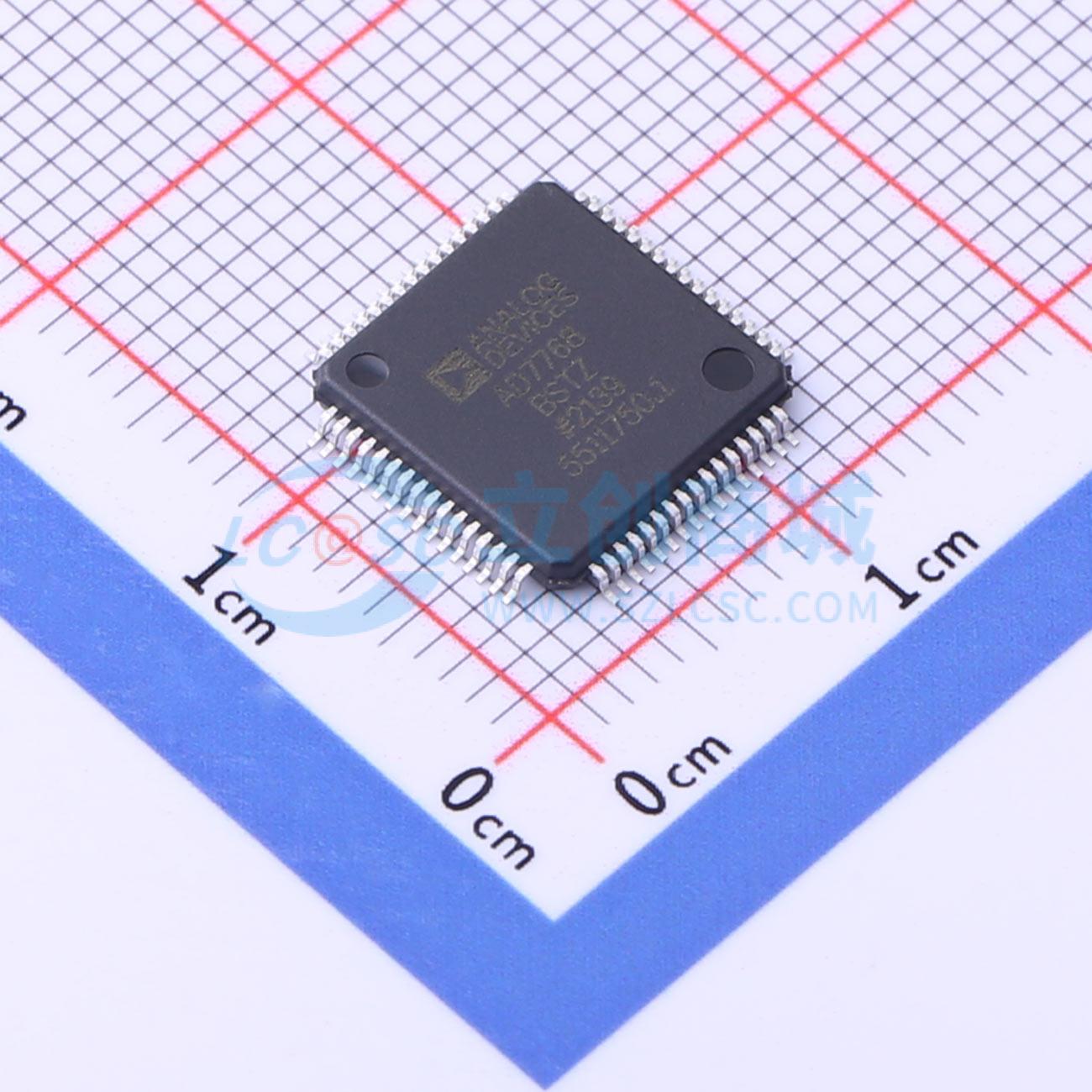

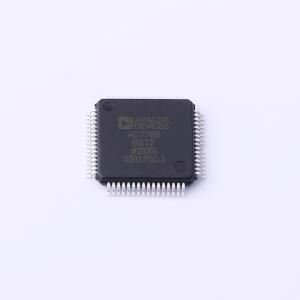

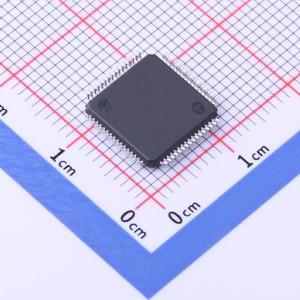

温馨提醒：图片仅供参考，商品以实物为准

AD7768BSTZ-RL7

8通道、24位同步采样ADC，具备功耗调节功能、110.8 kHz带宽

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有8通道同步采样的24位Σ-Δ模数转换器，最大输入带宽为110.8kHz。
品牌名称: ADI(亚德诺)
商品型号: AD7768BSTZ-RL7
商品编号: C2928894
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.875克(g)

商品参数

商品概述

AD7768-CHIPS 是一款 8 通道同步采样的 sigma-delta（Σ - Δ）模数转换器（ADC），每个通道均配备 Σ - Δ 调制器和数字滤波器，可对交流和直流信号进行同步采样。 AD7768-CHIPS 在最大输入带宽为 110.8 kHz 时可实现 108 dB 的动态范围，典型性能为 ±2 ppm 积分非线性（INL）、±50 μV 失调误差和 ±30 ppm 满量程范围（FSR）增益误差。 AD7768-CHIPS 用户可以在输入带宽、输出数据速率（ODR）和功耗之间进行权衡，并选择三种功率模式之一，以针对噪声目标和功耗进行优化。AD7768-CHIPS 的灵活性使其成为低功耗直流和高性能交流测量模块的可重复使用平台。 AD7768-CHIPS 有三种模式：快速模式（最大 256 kSPS，输入带宽 110.8 kHz）、中速模式（最大 128 kSPS，输入带宽 55.4 kHz）和低功耗模式（最大 32 kSPS，输入带宽 13.8 kHz）。 AD7768-CHIPS 具备广泛的数字滤波功能，如宽带、±0.005 dB 的低通带波纹、具有陡峭滚降特性的抗混叠低通滤波器，以及在奈奎斯特频率下 105 dB 的阻带衰减。频域测量可使用宽带线性相位滤波器。该滤波器在 256 kSPS 时从直流到 102.4 kHz、128 kSPS 时从直流到 51.2 kHz 或 32 kSPS 时从直流到 12.8 kHz 具有平坦的通带（±0.005 dB 波纹）。 AD7768-CHIPS 还通过 sinc5 滤波器提供 sinc 响应，为低带宽和低噪声测量提供低延迟路径。宽带和 sinc5 滤波器可按通道选择和运行。在这些滤波器选项中，用户可以通过选择 ×32、×64、×128、×256、×512 和 ×1024 的抽取率来提高动态范围。可变抽取滤波能力可根据所需输入带宽优化噪声性能。每个 ADC 通道上的嵌入式模拟功能使设计更轻松，例如每个模拟输入上的预充电缓冲器可降低模拟输入电流，每个通道的预充电参考缓冲器可降低参考输入端子上的输入电流和毛刺。该器件采用 5 V 的 AVDD1A 和 AVDD1B 电源、2.25 V 至 5.0 V 的 AVDD2A 和 AVDD2B 电源，以及 2.5 V 至 3.3 V 或 1.8 V 的 IOVDD 电源供电。该器件需要外部参考。绝对输入参考电压范围为 1 V 至 AVDD1 - AVSS。规定的工作温度范围为 -40°C 至 +105°C。

商品特性

精确的交流和直流性能
8 通道同步采样
每通道最大 ADC ODR 为 256 kSPS
108 dB 动态范围
典型 -120 dB 总谐波失真（THD）
±2 ppm FSR INL、±50 μV 失调误差、±30 ppm FSR 增益误差
优化的功耗、噪声与输入带宽
可选功率、速度和输入带宽
输入带宽范围高达 110.8 kHz（-3 dB 带宽）
可编程输入带宽/采样率
数据接口上的循环冗余校验（CRC）错误检查
菊花链连接
线性相位数字滤波器
低延迟 sinc5 滤波器
宽带砖墙滤波器：至 102.4 kHz 通带波纹 ±0.005 dB
模拟输入预充电缓冲器
电源：AVDD1 = 5.0 V、AVDD2 = 2.25 V 至 5.0 V、IOVDD = 2.5 至 3.3 V 或 IOVDD = 1.8 V
温度范围：-40°C 至 +105°C

应用领域

数据采集系统：USB/PXI/以太网
仪器仪表和工业控制回路
音频测试和测量
振动和资产状态监测
三相电能质量分析
声纳
脑电图（EEG）/肌电图（EMG）/心电图（ECG）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	256kHz
	通道数	8
	工作电压	2.25V~5.5V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	2LSB
	工作温度	-40℃~+105℃
