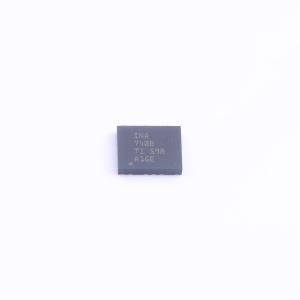

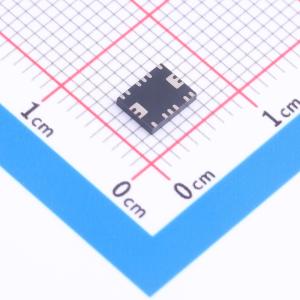

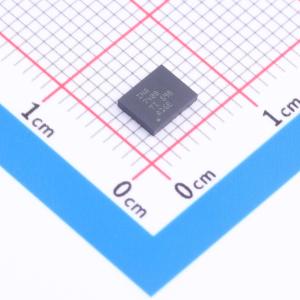

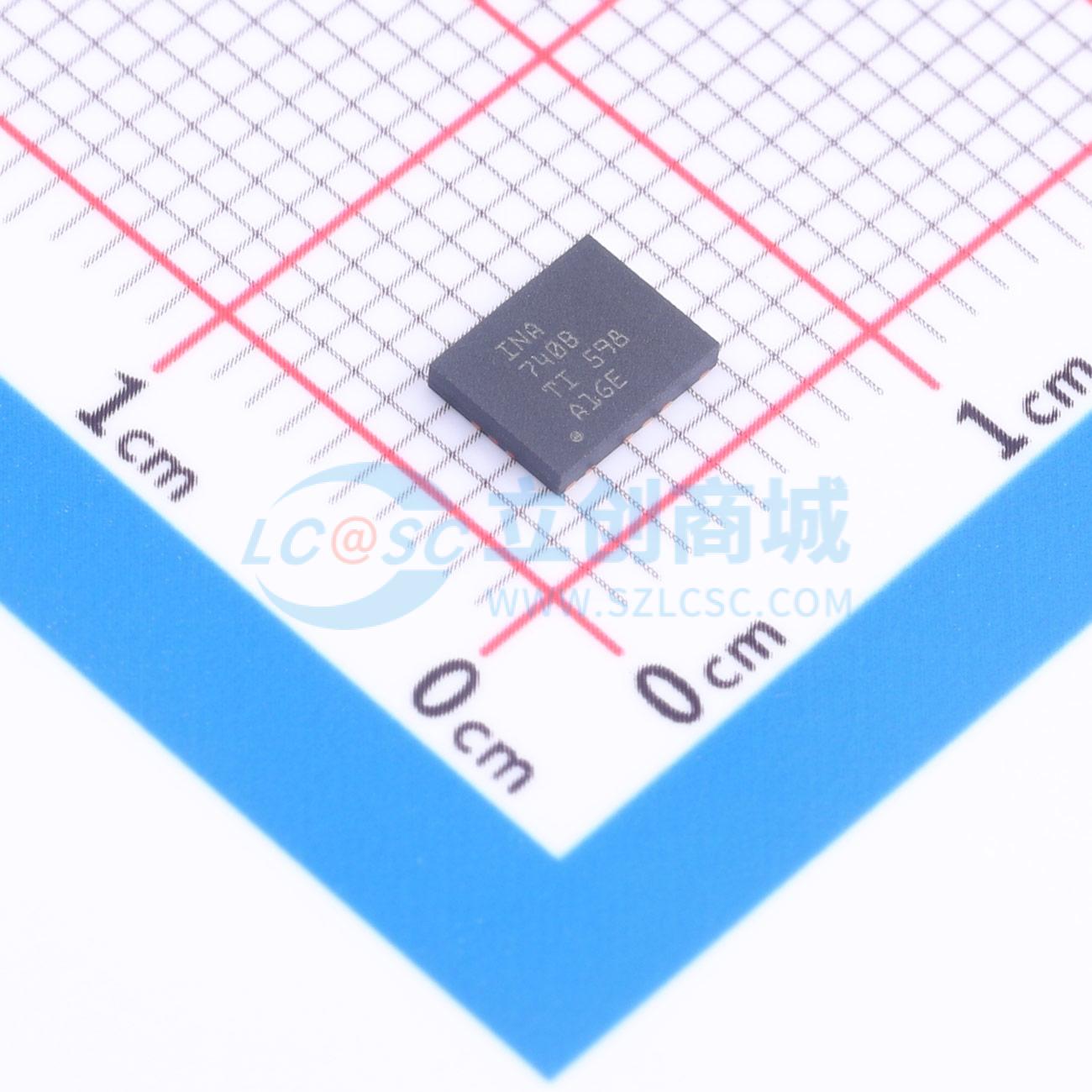

INA740BIREMR

85V、16位、带EZShunt技术的精密I2C输出数字功率监测器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: INA740BIREMR
商品编号: C30863341
商品封装: VQFN-14(4x5)
包装方式: 编带
商品毛重: 0.094286克(g)

商品参数

商品概述

INA740x 是一款集成了电流检测元件与16位delta-sigma ADC的数字功率监测器，专门为电流检测应用设计。该器件可测量最高达±39.32 A的满量程电流，共模电压支持范围为 -0.1 V 至 +85 V。INA740x 可报告电流、总线电压、芯片温度、功率、能量和电荷累积，集成了精度为±0.5%的精密振荡器，所有必要计算都在后台完成。集成温度传感器在整个结温范围内的精度为±2.5 ℃。INA740x 采用低失调和低增益漂移设计，可用于生产制造过程中不进行多温度校准的精密系统。该器件支持可选的ADC转换时间，范围从50 μs 到 4.12 ms，同时支持1倍到1024倍的采样平均，可进一步降低测量数据的噪声。

商品特性

低损耗集成分流电阻
集成电阻:800 μΩ，TA = 25℃
连续电流:±35 A，TA = 25℃
峰值测量能力:±39.32 A
提供A/B等级电流监测精度（最高等级）
失调电流:±6.25 mA / ±62.5 mA
失调漂移:±30 μA / ℃（A和B等级）
系统增益误差:±0.75% / ±1.25%
共模抑制:±0.125 / ±1.25 mA / V
提供A/B等级功率监测精度（最高等级）
25℃满量程精度:±0.9% / ±1.6%
提供A/B等级能量和电荷精度（最高等级）
25℃满量程精度:±1.4% / ±2.1%
温度传感器精度:±1.5℃（25℃下最大值）
精密振荡器精度:±0.5%（25℃下最大值）
可编程转换时间和平均
2.94-MHz 高速I²C接口，支持16个引脚可选地址
供电电压范围:2.7 V 至 5.5 V
工作电流典型值:640 μA
关断电流最大值:5 μA

应用领域

电力传输
电网基础设施
工业电池组
测试设备
电信设备
企业服务器

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电流监控器
	输出类型	开漏

	属性	参数值
	工作电压	2.7V~5.5V
	工作温度	-40℃~+125℃
	静态电流(Iq)	640uA
