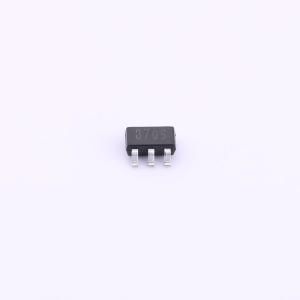

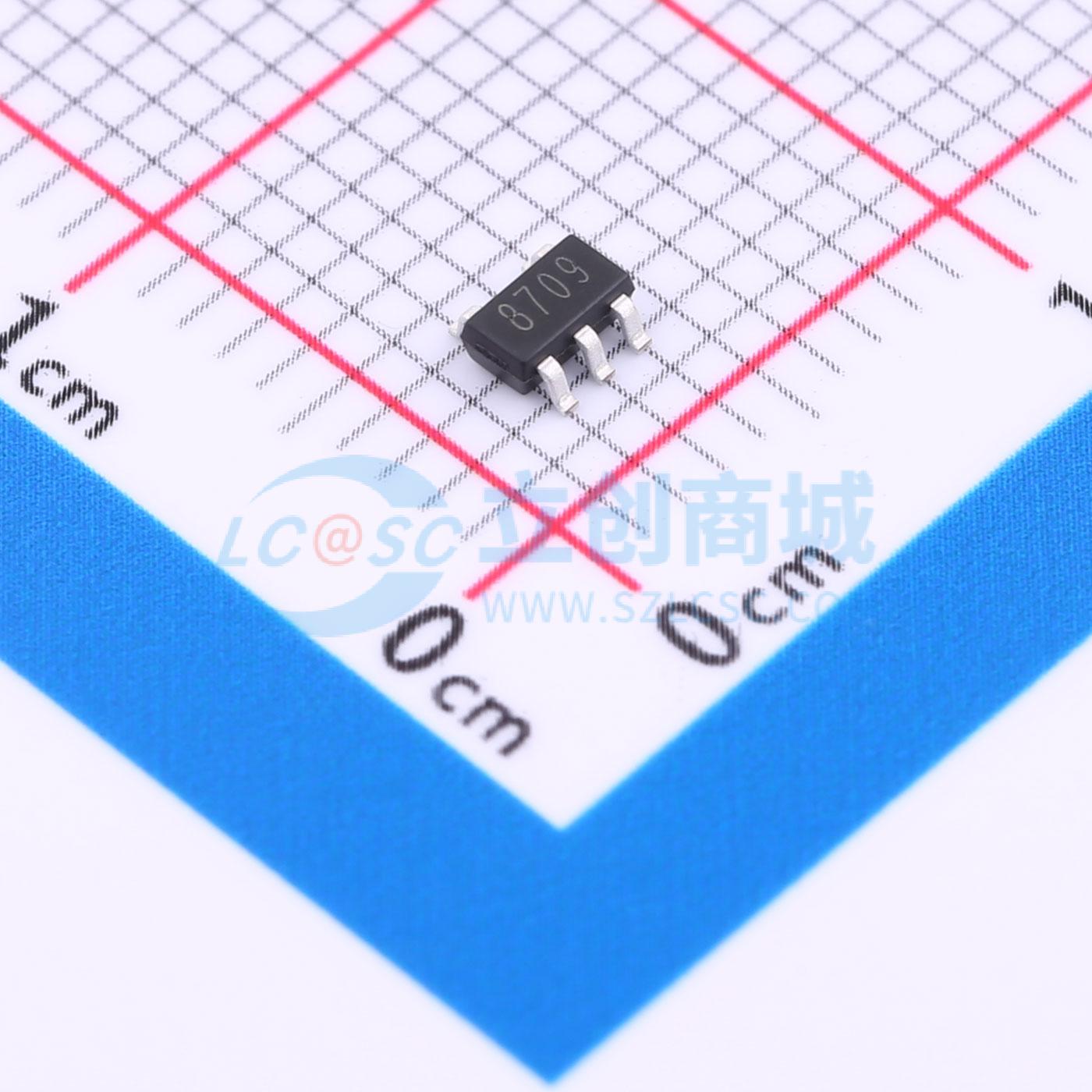

温馨提醒：图片仅供参考，商品以实物为准
GS8709-TR
微功耗、轨到轨输入输出、带集成电压基准的推挽输出比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GS8709/GS8712是一款具有内置迟滞功能的超低功耗比较器，专为采用3V或5V电源供电的系统而优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨输入和输出范围的特点。传播延迟为6μs（过驱动电压为100mV时），每个比较器的电源电流为325nA
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS8709-TR
- 商品编号
- C2927686
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 9pA | |
| 传播延迟(tpd) | 6us | |
| 滞后电压(Vhys) | 4.7mV | |
| 共模抑制比(CMRR) | 76dB | |
| 输出类型 | - | |
| 输出模式 | CMOS；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 325nA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 单电源 | 1.4V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-0.7V；0.7V~2.75V | |
| 输入失调电流(Ios) | 4pA | |
| 响应时间(tr) | 10ns |
商品概述
GS8709/GS8712是一款具有内部迟滞功能的超低功耗比较器，专为由3V或5V电源供电的系统而优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨输入和输出范围的特点。 传播延迟为6μs（过驱动电压为100mV时），每个比较器的电源电流为325nA。内部输入迟滞可消除因内部输入噪声电压引起的输出切换。最大输入失调电压为3mV，工作范围为1.4V至5.5V。 所有器件的工作温度范围均为-40°C至+85°C。
商品特性
- 325nA（典型值）低功耗
- 快速，6μs传播延迟
- 单电源+1.4V~+5.5V供电
- 低失调电压：3mV（最大值）
- 轨到轨输入和输出
- CMOS/TTL兼容输出
- 内部迟滞实现清晰切换
- 过驱动输入无相位反转
- 工作温度：-40°C~+85°C
应用领域
- 窗口比较器
- 红外接收器
- 便携式系统
