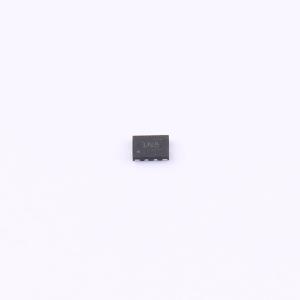

温馨提醒：图片仅供参考，商品以实物为准
OPA2992SIRUGR
OPA2992SIRUGR
- 描述
- 是高压（40V）通用运算放大器，具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调电压（典型值为±210μV）、低温漂（典型值为±0.25μV/°C）和低噪声（1kHz时为7nV/√Hz，10kHz时为4.4nV/√Hz）。具有电源轨的差分和共模输入电压范围、高短路电流（±65nA）和高压摆率（32V/μs），是一款灵活可靠的高性能运算放大器，适用于各种高电压工业应用。采用小型封装（例如X2QFN和WSON）以及标准封装（例如SOT-23、SOIC和TSSOP），额定工作温度范围为 -40°C 至 125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2992SIRUGR
- 商品编号
- C30796710
- 商品封装
- X2QFN-10(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.233333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10.6MHz | |
| 输入失调电压(Vos) | 210uV | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 32V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 输入电压噪声密度(eN) | 7nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 静态电流(Iq) | 2.4mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~40V | |
| 双电源电压(Vee~Vcc) | 1.35V~20V；-20V~-1.35V |
商品概述
OPAx992 系列 (OPA992、OPA2992 和 OPA4992)是40V高压通用运算放大器系列。这些器件具有出色的直流精度和交流性能, 包括轨到轨输入/输出、低失调电压（典型值为 ±210 μV）、低温漂（典型值为 ±0.25 μV/℃）和低噪声（1kHz时为 7nV / √Hz，10kHz 时为 4.4nV / √Hz）。OPAx992 具有诸多特性, 例如电源轨的差分和共模输入电压范围、高短路电流 (±65mA) 和高压摆率 (32V/μs), 因此是一款灵活可靠的高性能运算放大器, 适用于各种高电压工业应用。OPAx992 运算放大器系列采用小型封装（例如X2QFN和WSON）以及标准封装（例如SOT-23、SOIC和TSSOP），额定工作温度范围为 -40℃ 至 125℃。适用于电流检测应用。
商品特性
- 低失调电压: ±210μV
- 低失调电压漂移: ±0.25μV/℃
- 低噪声:1kHz 时为 7nV / √Hz ，4.4nV / √Hz 宽带
- 高共模抑制:115dB
- 低偏置电流:±10pA
- 轨至轨输入和输出
- 支持多路复用器/比较器的输入
- 放大器以最高达到电源轨的差分输入工作
- 放大器可用于开环中, 也可用作比较器
- 高带宽:10.6MHz GBW，单位增益稳定
- 高压摆率:32V/μs
- 低静态电流:每个放大器 2.4 mA
- 宽电源电压:±1.35V 至 ±20V, 2.7V 至 40V
- 强大的 EMIRR 性能
应用领域
- 多路复用数据采集系统
- 测试和测量设备
- 电机驱动:功率级和控制模块
- 电力输送:UPS、服务器和商用网络电源
- ADC 驱动器和基准缓冲放大器
- 可编程逻辑控制器
- 模拟输入和输出模块
- 高侧和低侧电流检测
- 高精度比较器
