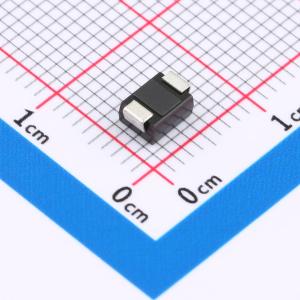

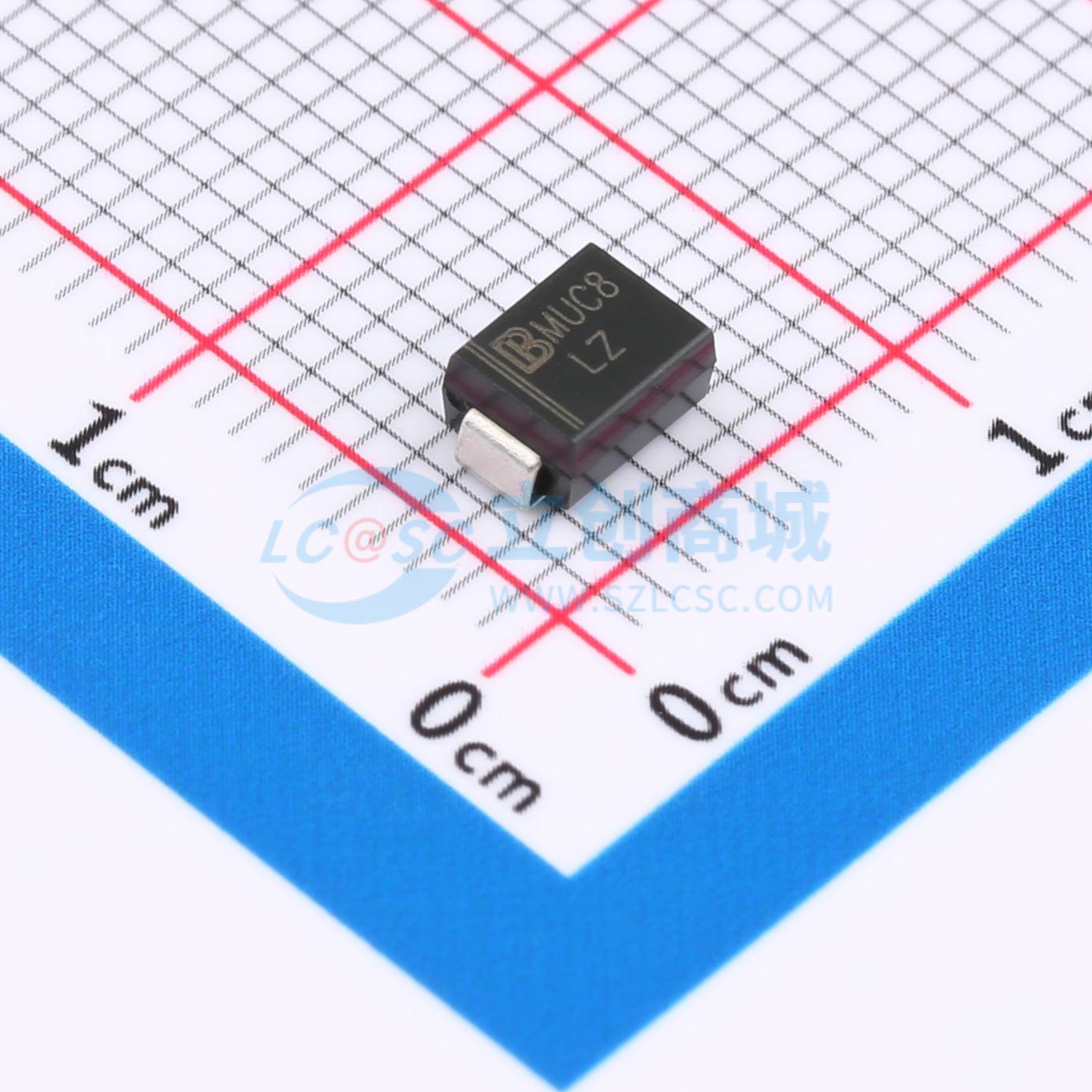

温馨提醒：图片仅供参考，商品以实物为准

收藏
对比

SMBJ24A/TR13

24V截止 15.5A峰值脉冲

SMT扩展库

嘉立创SMT补贴

品牌名称Brightking(君耀电子)
商品型号
SMBJ24A/TR13
商品编号
C2926828
商品封装
SMB(DO-214AA)
包装方式
编带
商品毛重
0.2克(g)

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	最大钳位电压	38.9V
	峰值脉冲电流(Ipp)	15.5A

	属性	参数值
	峰值脉冲功率(Ppp)	600W
	击穿电压	26.7V
	反向漏电流(Ir)	1uA
	类型	TVS

详细信息
文档

详细信息

系列说明

SMBJ 系列特性：

用于表面安装应用，以优化板空间

薄型封装

内置应变缓解装置

玻璃钝化结

低电感

优异的钳位能力

在10/1000us波形下具有600W峰值脉冲功率能力；重复率(占空比)：0.01%

快速响应

10V以上典型 lR 小于1uA

高温焊接：260℃/10s

外壳材料采用模塑塑料，阻燃等级UL94V-0

符合MSL 1级，J-STD-020

安全认证：UL：E244458

符合AEC-Q101标准(SMBJ8.0~SMBJ440)

SMBJ 系列机械数据：

外壳：符合JEDEC标准 DO-214AA封装。模压塑料成型，采用玻璃钝化工艺

端子：镀锡，可焊接，符合MIL-STD-750，方法2026

极性：色带表示阴极，双极性除外

标准包装：12mm胶带(EIA STD RS-481)

典型应用-RS485接口保护

型号命名规则

文档

用户手册

Brightking(君耀电子)_SMBJ系列数据手册(英文).pdf 查看详情 Brightking(君耀电子)_瞬态电压抑制二极管选型指南(中文).pdf 查看详情 Brightking(君耀电子)_选型替代参考(英文).pdf 查看详情

应用笔记

Littelfuse(美国力特)_瞬态电压抑制二极管电路的应用提示(英文).pdf 查看详情 ST(意法半导体)_TVS钳位保护方式(英文).pdf 查看详情 ST(意法半导体)_瞬态保护解决方案：TVS二极管和压敏电阻(英文).pdf 查看详情 Brightking(君耀电子)_浅谈LED驱动电路浪涌保护应用(中文).pdf 查看详情 VISHAY(威世)_用于汽车电子保护的瞬态电压抑制器(英文).pdf 查看详情

行业资料

ROHM(罗姆)_TVS二极管的选择和使用方法(中文).pdf 查看详情 TI(德州仪器)_如何选择用于浪涌保护的TVS二极管(英文).pdf 查看详情 ROHM(罗姆)_TVS二极管PCB布线指南(中文).pdf 查看详情 Littelfuse(美国力特)_暂态电压抑制装置简介(英文).pdf 查看详情 Littelfuse(美国力特)_瞬态抑制装置原理(英文).pdf 查看详情 ROHM(罗姆)_TVS二极管和齐纳二极管的区别(中文).pdf 查看详情 ROHM(罗姆)_TVS二极管基础知识(中文).pdf 查看详情 TCL(竟沃电子)_瞬态抑制二极管有哪些作用(中文).pdf 查看详情
