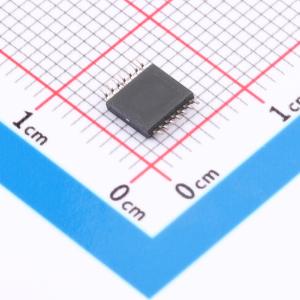

温馨提醒：图片仅供参考，商品以实物为准
SN74LV6T17PWREP
SN74LV6T17PWREP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV6T17PWREP
- 商品编号
- C30742337
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 芯片类型 | 缓冲器 |
商品概述
SN74LV6T17 - EP器件包含六个带施密特触发输入的独立缓冲器。每个门在正逻辑中执行布尔函数Y = A。输出电平参考电源电压(VCC)，支持1.8V、2.5V、3.3V和5V的CMOS电平。 输入采用较低阈值电路设计，以支持对较低电压CMOS输入进行上转换（例如，1.2V输入到1.8V输出或1.8V输入到3.3V输出）。此外，5V耐受输入引脚支持下转换（例如，3.3V到2.5V输出）。 封装信息： (1) 更多信息请参见第13节。 (2) 封装尺寸（长×宽）为标称值，适当时包括引脚。 (3) 本体尺寸（长×宽）为标称值，不包括引脚。 简化逻辑图（正逻辑）
商品特性
- 宽工作范围为1.8V至5.5V
- 单电源电压转换器（参考LVxT增强型输入电压）：
- 上转换：
- 1.2V至1.8V
- 1.5V至2.5V
- 1.8V至3.3V
- 3.3V至5.0V
- 下转换：
- 5.0V、3.3V、2.5V至1.8V
- 5.0V、3.3V至2.5V
- 5.0V至3.3V
- 上转换：
- 5.5V耐受输入引脚
- 支持标准引脚排列
- 当VCC为5V或3.3V时，速度高达150Mbps
- 闩锁性能超过JESD 17规定的250mA
应用领域
- 启用或禁用数字信号
- 控制指示LED
- 通信模块与系统控制器之间的转换
