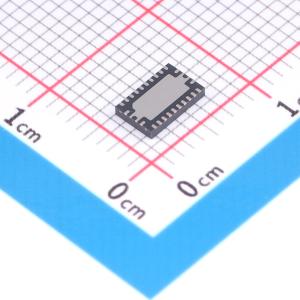

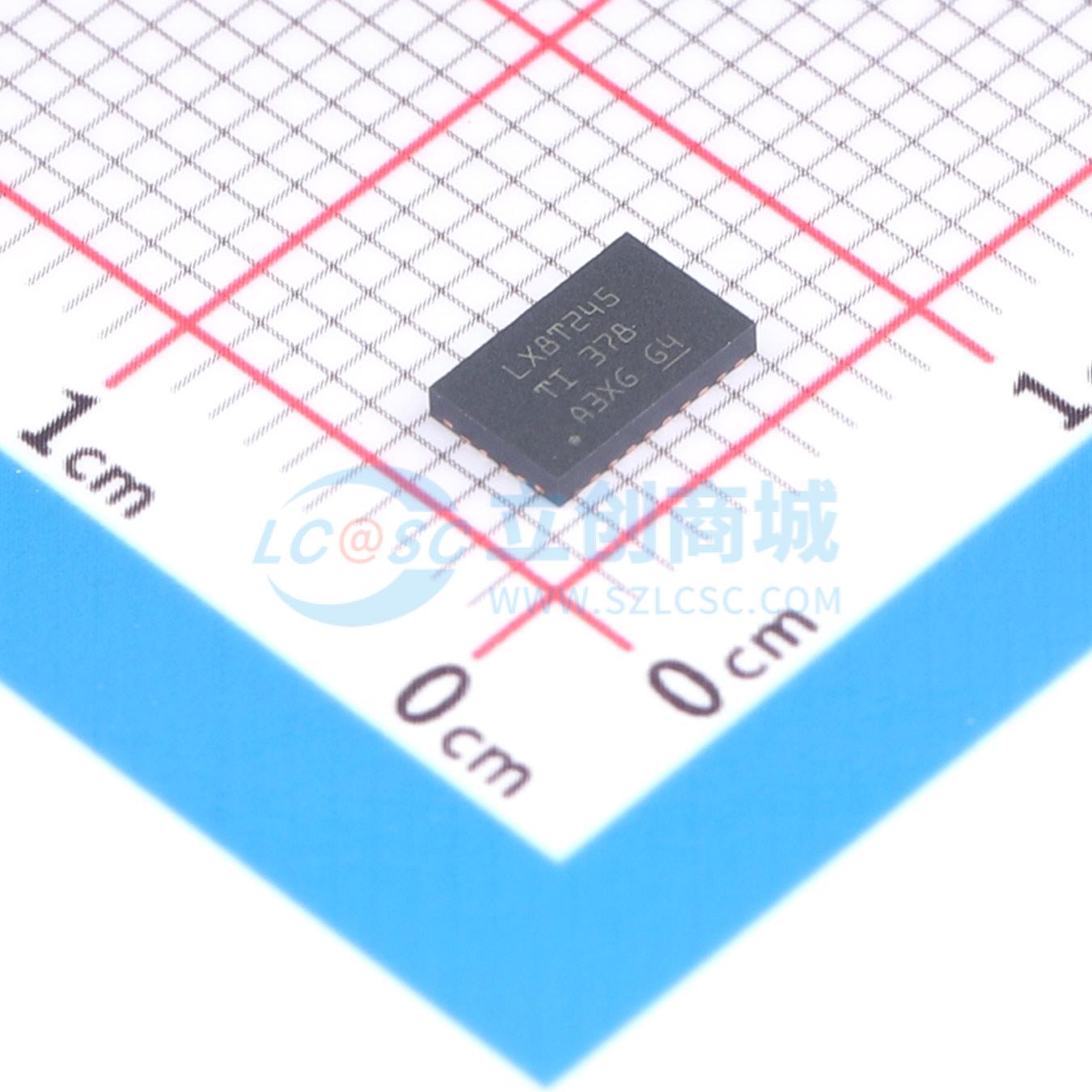

SN74LXC8T245RHLR

具有可配置电平转换和三态输出的8位双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LXC8T245 具有可配置电压电平转换和三态输出的 8 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LXC8T245RHLR
商品编号: C2925682
商品封装: VQFN-24(3.5x5.5)
包装方式: 编带
商品毛重: 2.1克(g)

商品参数

	属性	参数值
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻；断电保护；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	JTAG；SPI；UART
	芯片类型	电平转换器

商品概述

SN74LXC8T245是一款具有可配置电平转换和三态输出的8位双电源总线收发器，为8位双电源同相双向电压电平转换器件。Ax引脚和控制引脚（DIR和OE）以VCCA逻辑电平为基准，Bx引脚以VCBB逻辑电平为基准。A端口能够接受1.1V 至 5.5V的I/O电压，而B端口可接受1.1V 至 5.5V的I/O电压。如果OE设为低电平，DIR上为高电平时允许数据从A传输到B，DIR上为低电平时允许数据从B传输到A。OE设为高电平时，Ax和Bx引脚均处于高阻抗状态。

商品特性

完全可配置的双电源轨设计使各个端口能够在 1.1V 至 5.5V 范围内运行
稳健、无干扰供电时序
在3.3V至5.0V范围内，支持高达420Mbps的速率
施密特触发输入可实现慢速或高噪声输入
带有集成动态下拉电阻器的 I/O 有助于减少外部元件数量
带集成静态下拉电阻器的控制输入允许浮动控制输入
高驱动强度（在5V时最高达32mA）
低功耗
VCC隔离和 VCC断开 (Ioff-float) 特性
如果任何一个 VCC 电源电压 < 100mV 或已断开, 则所有 I/O 都被下拉, 然后成为高阻抗状态
Ioff 支持局部断电模式运行
兼容LVC系列电平转换器
控制逻辑（DIR和OE）以VCCA为基准
工作温度范围为 -40℃ 至 +125℃
闩锁性能超过 100mA, 符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求
4000V人体放电模型
1000V充电器件模型

应用领域

消除缓慢或嘈杂输入信号
驱动指示LED或蜂鸣器
机械开关去抖
通用 I/O 电平转换
推挽电平转换（UART、SPI、JTAG等）

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	420Mbps
	工作电压(VCCA)	1.1V~5.5V
	工作电压(VCCB)	1.1V~5.5V
	元件数	1
	每个电路通道数	8
