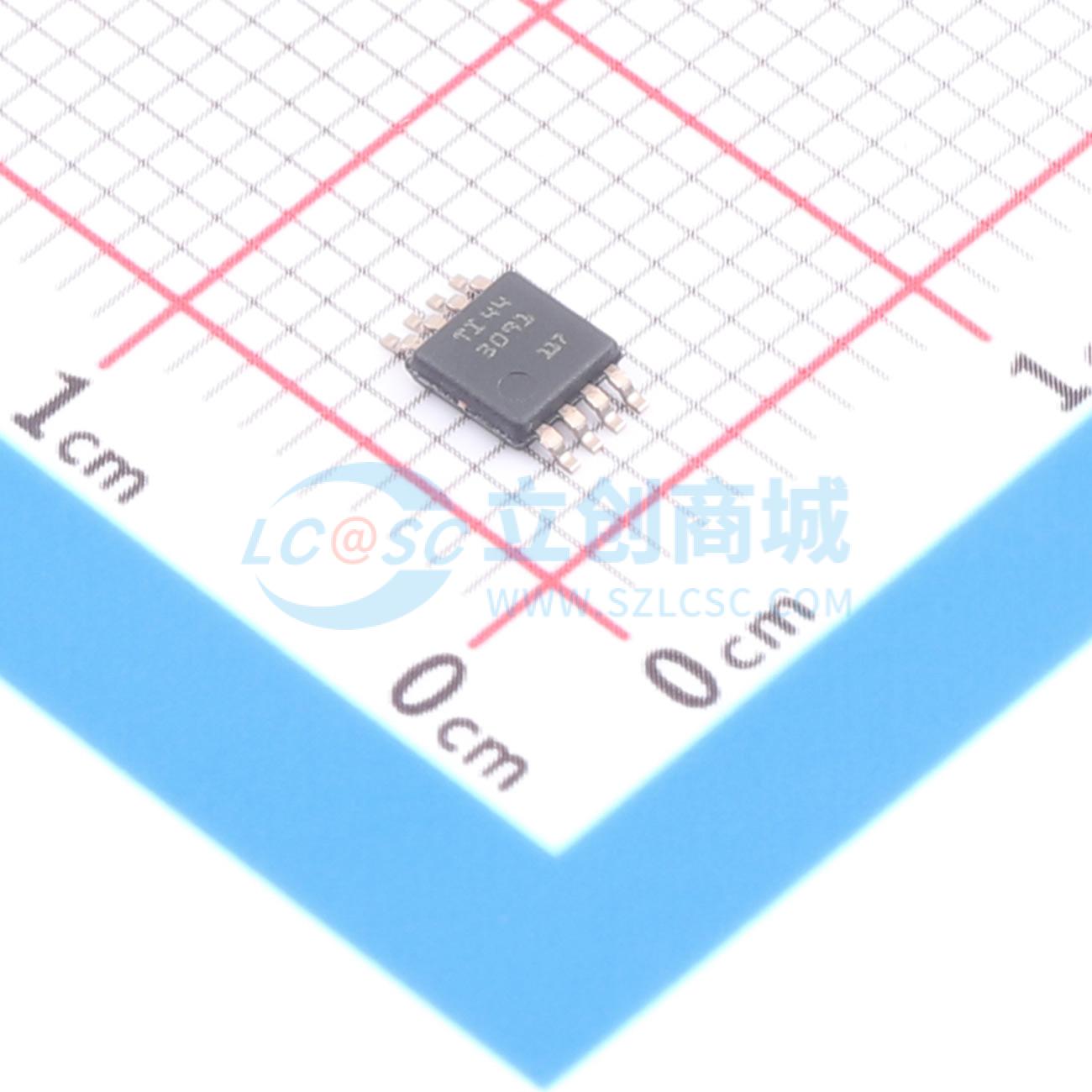

温馨提醒：图片仅供参考，商品以实物为准
THS3091IDGNR
高电压、低失真、电流反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS3091和THS3095（THS309x）是高电压、低失真、电流反馈、高速放大器，可在 ±5V 至 ±16V 的宽电源电压范围内运行。这几款器件非常适合需要线性输出大信号的应用（如引脚驱动器、功率FET驱动器和任意波形发生器）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3091IDGNR
- 商品编号
- C30713946
- 商品封装
- HVSSOP-8
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 305MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 19uV/℃ | |
| 压摆率(SR) | 6V/ns | |
| 输入偏置电流(Ib) | 5uA | |
| 输入失调电流(Ios) | 30uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.1nV/√Hz | |
| 共模抑制比(CMRR) | 78dB | |
| 静态电流(Iq) | 9.5mA | |
| 输出电流 | 310mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 10V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-5V；5V~16V | |
| 功能特性 | - |
商品概述
THS3091 和 THS3095 (THS309x) 是高电压、低失真、电流反馈、高速放大器, 可在 ±5 V 至 ±16 V 的宽电源电压范围内运行。这几款器件非常适合需要线性输出大信号的应用（如引脚驱动器、功率 FET 驱动器和任意波形发生器）。THS3095 具有一个断电引脚(PD), 可将放大器置于低功耗待机模式, 并将静态电流从 9.5 mA 降至 500 μA。THS309x 具有 32V 的宽电源电压范围、6000V/μs 的压摆率和 310mA 的输出电流驱动能力，非常适合高电压任意波形驱动器应用。此外，这些器件能够处理大电压摆幅，驱动低阻性和高容性负载，同时保持良好的稳定时间性能，因此非常适合引脚驱动器和功率 FET 驱动器应用。THS309x 采用 8 引脚 SOIC (DDA) PowerPAD™ 集成电路封装。THS3091 还可采用 8 引脚 HVSSOP (DGN) 封装。
商品特性
- 低失真
- 在 10 MHz、RL = 1 kΩ 下为 84 dBc HD2
- 在 10 MHz、RL = 1 kΩ 下为 99 dBc HD3
- 低噪声
- 15 pA/√Hz 同相电流噪声
- 14 pA/√Hz 反相电流噪声
- 1.1 nV/√Hz 电压噪声
- 高压摆率: 6000 V/μs (G = 5, VO = 20 VPP)
- 宽带宽: 305 MHz (G = 2, RL = 100 Ω)
- 高输出电流驱动:±310 mA
- 宽电源电压范围: ±5 V 至 ±16 V
- 断电特性:仅 THS3095 具备
应用领域
- 高电压任意波形发生器
- 引脚驱动器
- 功率 FET 驱动器
- 源测量单元 (SMU)
- 高容性负载压电元件驱动器
