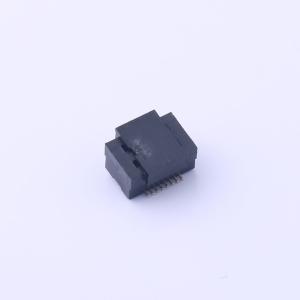

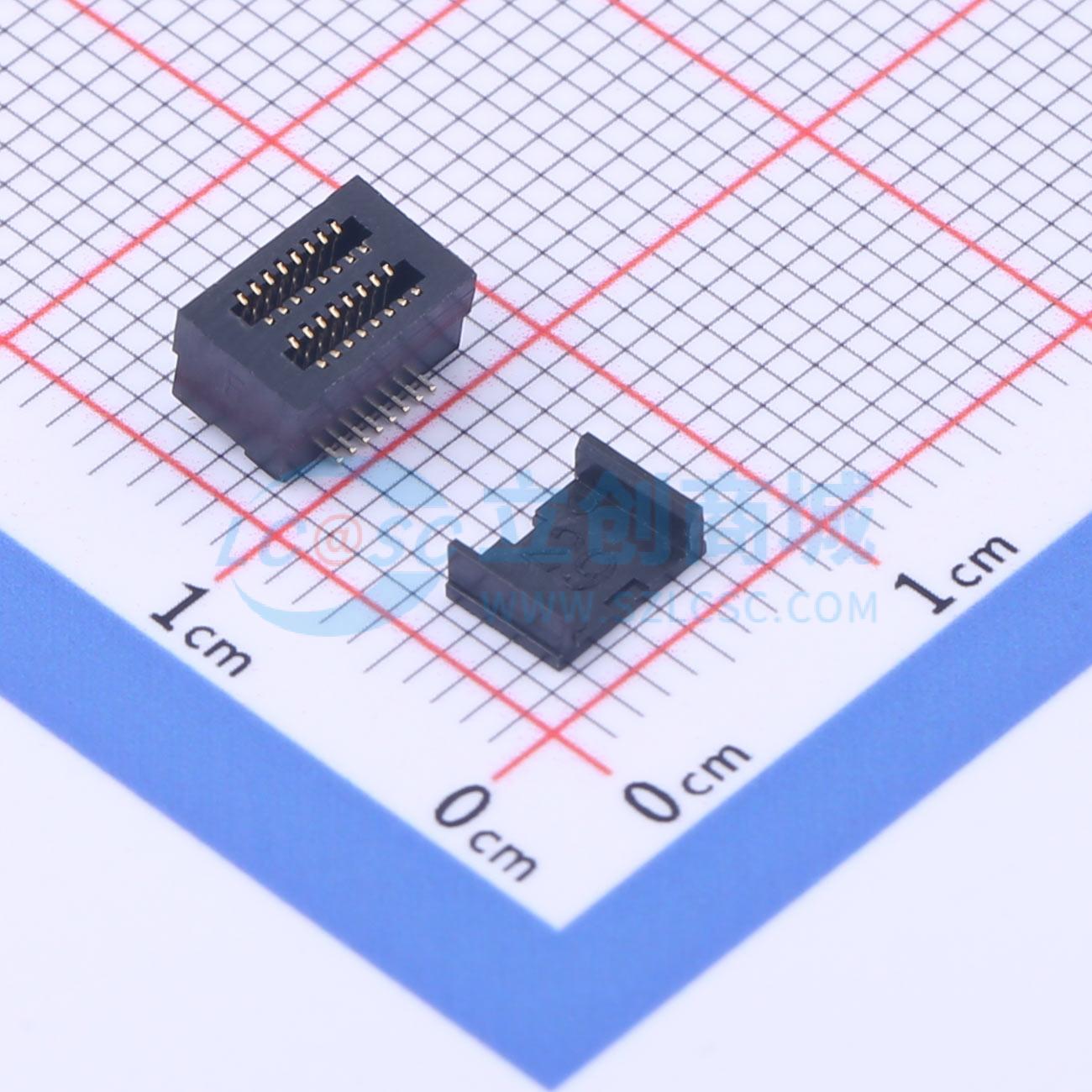

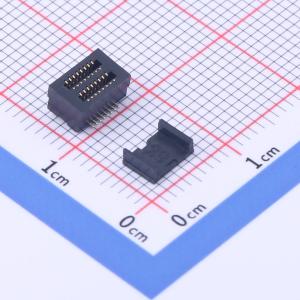

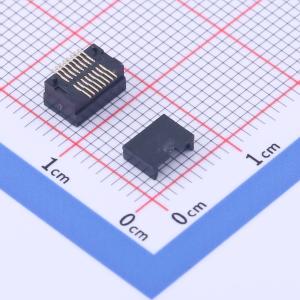

X0515FVS-16BS-9TV01

PIN:16P 间距:0.5mm 立贴停产

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ROHS认证带定位柱配套:公座X0515WVS-16AS-9TV01 母座X0515FVS-16BS-9TV01
品牌名称: XKB Connection(中国星坤)
商品型号: X0515FVS-16BS-9TV01
商品编号: C2925340
商品封装: SMD,P=0.5mm
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

额定电压为50V交流/直流，额定电流为0.5A交流/直流，耐受电压为200V交流/分钟，温度范围为 -40℃ ~ +85℃，绝缘电阻最小为100MΩ，接触电阻最大为50mΩ。产品编号为X0515 E V S - 16 B S - 9T V01，各部分含义如下：①系列号；②类别为母头；③焊接板角度为180°直插；④焊接方式为SMT；⑤排数和引脚数为XX - 04 - 100P；⑥高度有A = 7.0mm、B = 7.5mm、C = 8.0mm、D = 8.5mm几种；⑦特殊编号表示带有定位柱；⑧材料为PA9T UL 94V - 0黑色；⑨镀层为闪金。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	板对板与背板连接器
	PIN总数	16P
	间距	0.5mm
	安装方式	立贴
	排数	2

	属性	参数值
	额定电流	300mA
	额定电压	50V
	连接方式	槽型对接
	触头镀层	金
	工作温度	-25℃~+85℃
