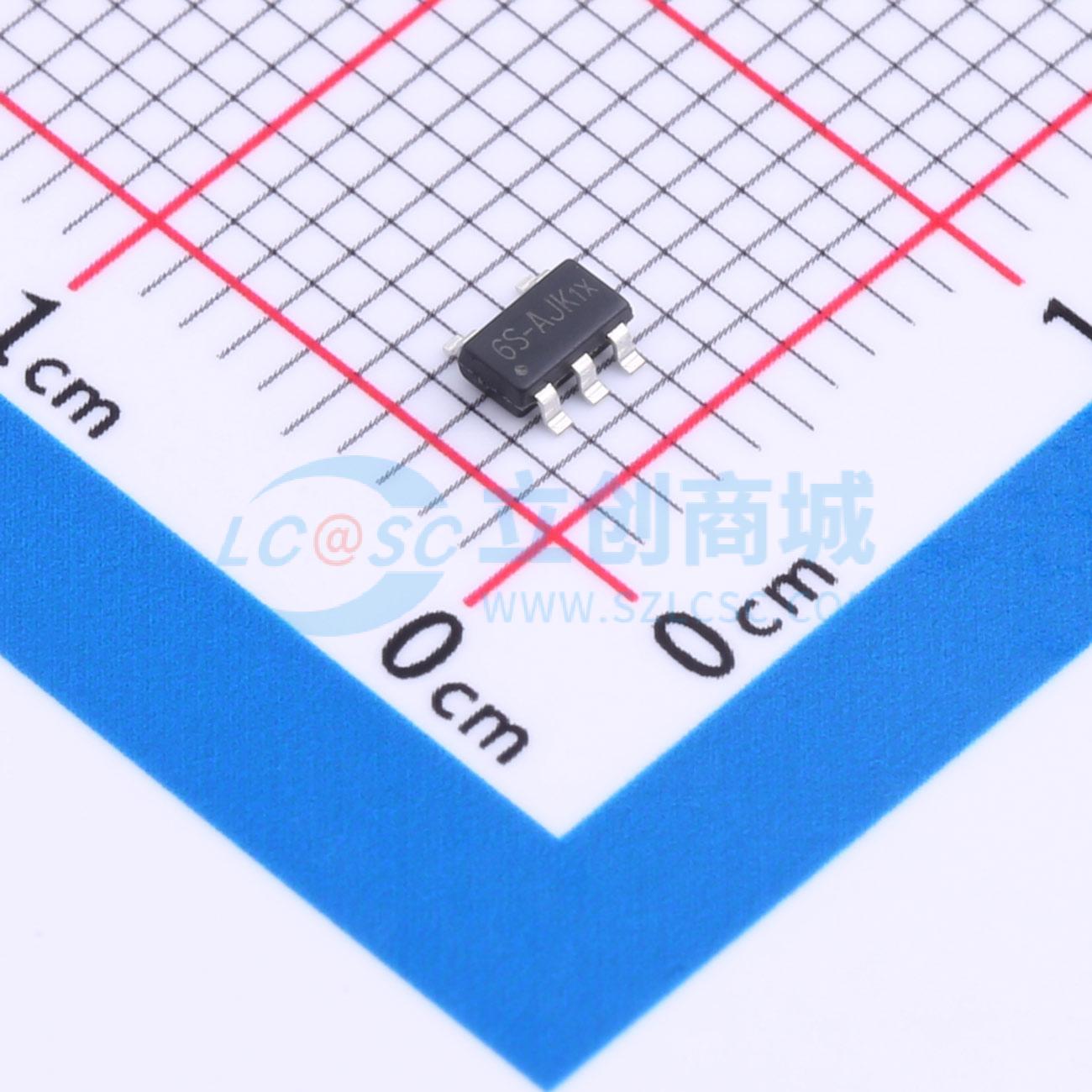

温馨提醒：图片仅供参考，商品以实物为准
XM5062S-ADJ
1A同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XM5062SADJ是一款1A输出电流的同步降压转换器,具有高效率（最高可达96%）,固定1.5MHz开关频率,适用于锂离子电池供电系统和小型电路板应用。它具有内部开关,无需外部肖特基二极管,可在宽输入电压范围内（2.5V至6.0V）工作,输出电压可调（0.6V至VIN）。
- 品牌名称
- xysemi(赛芯微)
- 商品型号
- XM5062S-ADJ
- 商品编号
- C2924930
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XM5062S-ADJ是一款具有固定工作频率的电流模式同步降压转换器。工作时电源电流仅为20uA，关断时小于1uA。该器件是锂离子电池供电系统应用和小尺寸电路板应用的理想解决方案。 该器件内置开关，无需外部二极管。它具有内部固定的1.5MHz频率，可使应用电路更小。搭配小容量电容和电感时，也能实现极低纹波。 XM5062S-ADJ有输出电压可调版本。可调版本的输出范围宽，从0.6V到输入电压（VIN）。XM5062S-ADJ系列产品采用低外形（1mm）的小型SOT23-5封装。
商品特性
- 1A输出电流
- 高达96%的高效率
- 2.5V至6.0V输入范围
- 输出电压从0.6V到输入电压（VIN）可调
- 低静态电流20uA
- 无需肖特基二极管
- 1.5MHz恒定频率工作
- 低压差工作：100%占空比
- 电流模式工作，具有出色的线路和负载瞬态响应
- 工作温度：-40℃至+85℃
- 采用小型SOT23-5封装
应用领域
- 移动电话/智能手机
- 数字视频广播（DVB）
- 全球定位系统（GPS）
- 现场可编程门阵列（FPGA）核心电源
- 通信
