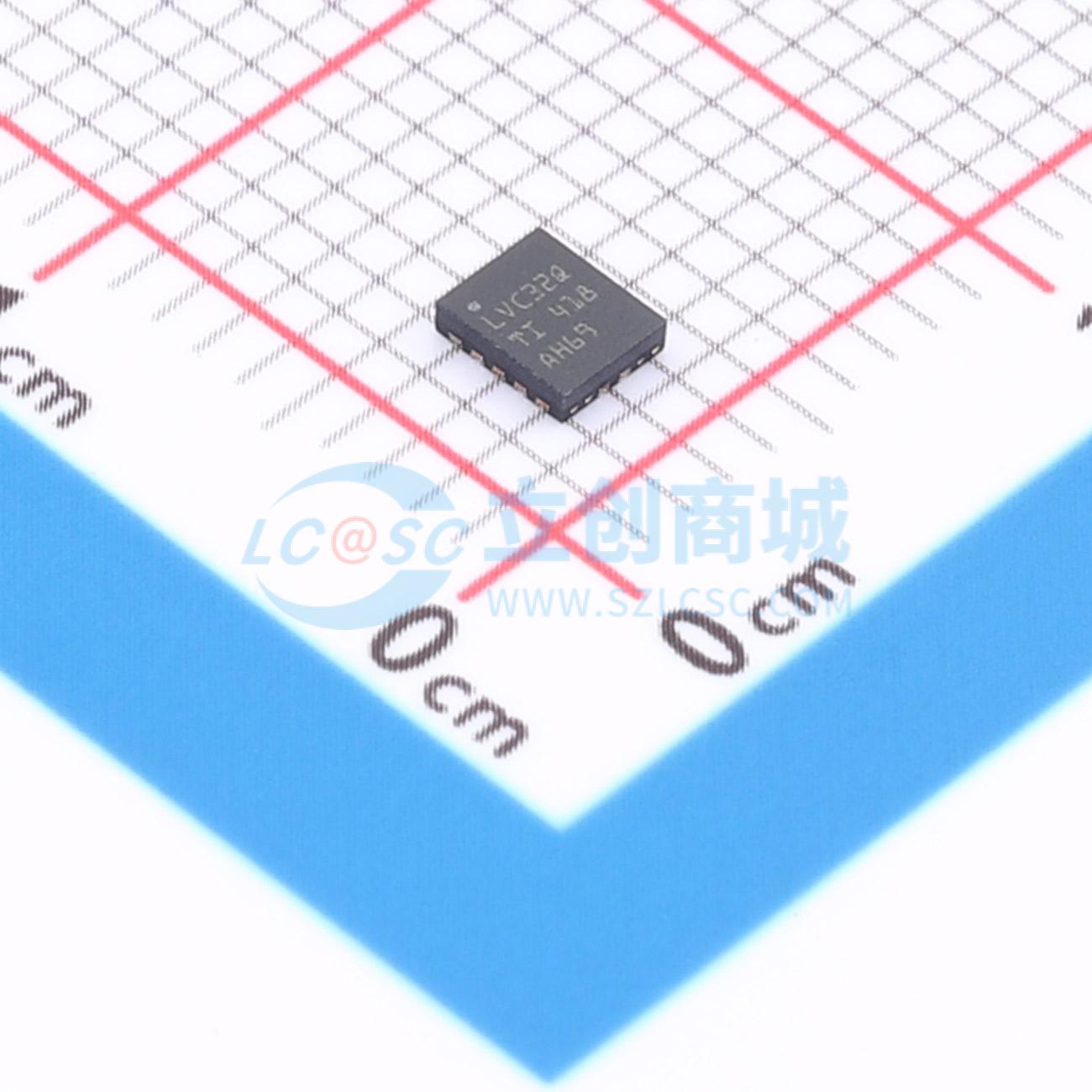

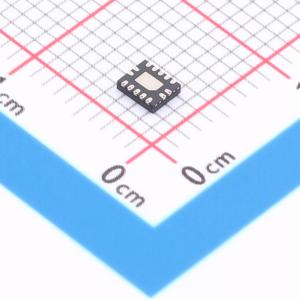

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC32AWBQARQ1
汽车用四通道2输入正或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC32AWBQARQ1
- 商品编号
- C30682852
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.077273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.2V | |
| 输出低电平(VOL) | 400mV；550mV；200mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.8ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN74LVC32A-Q1 四路 2 输入正或门设计用于 2.7V 至 3.6V VCC 电源电压下工作。该器件在正逻辑中执行布尔函数 Y = A + B 或 Y = 非(非 A 与 非 B)。输入可以由 3.3V 或 5V 器件驱动，此特性允许该器件在混合 3.3V/5V 系统环境中用作电平转换器。
商品特性
- 符合汽车应用标准
- 工作电压范围为 2V 至 3.6V
- 输入可承受高达 5.5V 的电压
- 在 3.3V 电压下，最大传输延迟时间(tpd)为 3.8ns
- 在 VCC = 3.3V、环境温度 TA = 25°C 时，典型输出接地反弹电压(VOLP)小于 0.8V
- 在 VCC = 3.3V、环境温度 TA = 25°C 时，典型输出高电平下冲电压(VOHV)大于 2V
