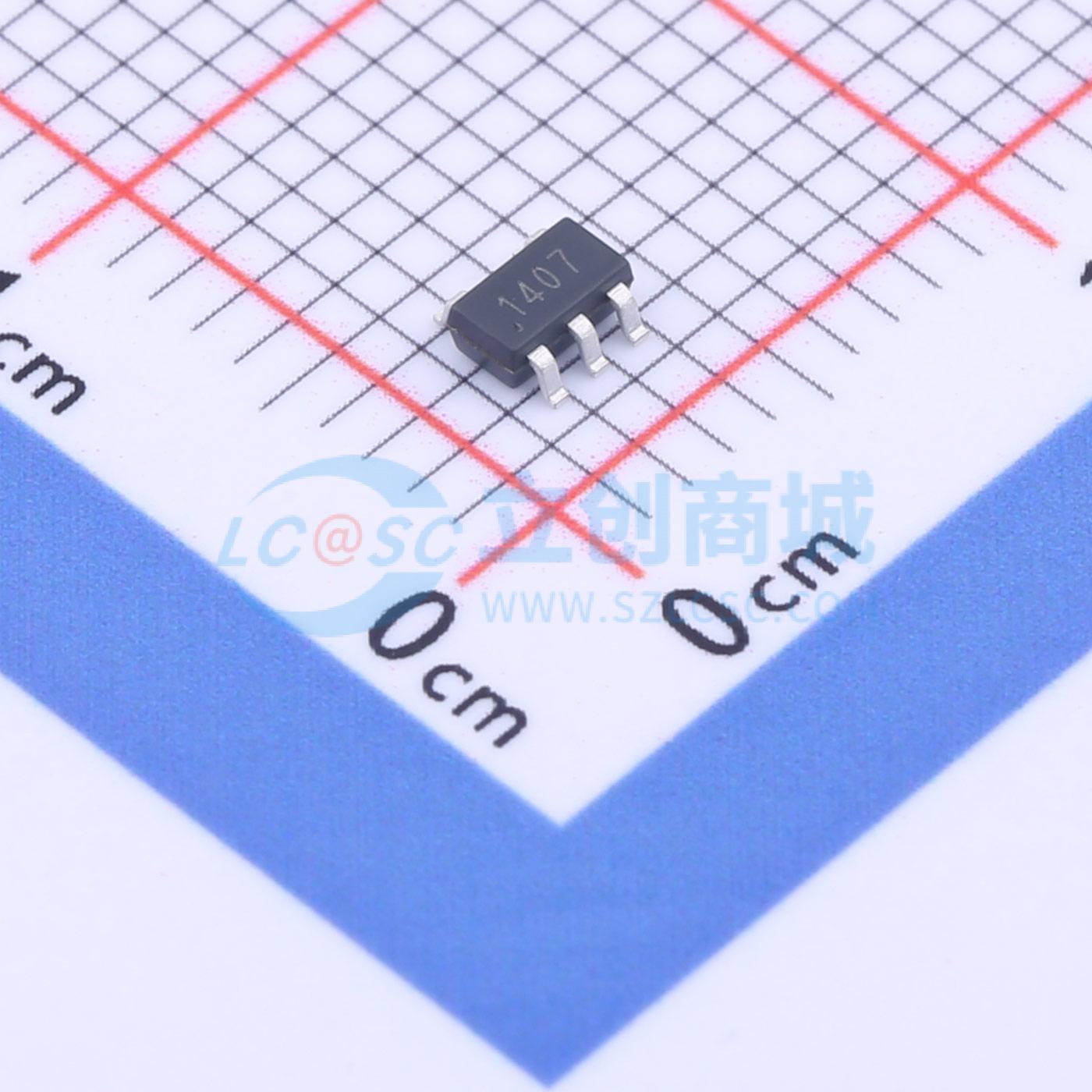

温馨提醒：图片仅供参考，商品以实物为准
IVCR1407SR
IVCR1407SR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IVCR1407是单通道4A的高速低侧栅极驱动器，可以高效安全地驱动MOSFET、IGBT以及新兴的宽带隙功率器件。低传播延迟以及紧凑的SOT-23封装等特点，使得MOSFET的开关频率可以达到数百kHz。这款芯片非常适合用于服务器和通讯电源的同步整流驱动，在这种场合中同步管MOSFET的死区时间直接影响变换器的效率。
- 品牌名称
- inventchip(瞻芯电子)
- 商品型号
- IVCR1407SR
- 商品编号
- C2924636
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 6ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2V~2.4V | |
| 输入低电平(VIL) | 0.8V~1.2V | |
| 静态电流(Iq) | 150uA |
商品概述
IVCR1407是单通道4A的高速低侧栅极驱动器，可以高效安全地驱动MOSFET、IGBT以及新兴的宽带隙功率器件。低传播延迟以及紧凑的SOT - 23封装等特点，使得MOSFET的开关频率可以达到数百kHz。这款芯片非常适合用于服务器和通讯电源的同步整流驱动，在这种场合中同步管MOSFET的死区时间直接影响变换器的效率。 4.5V至20V的宽范围VDD供电电压能够有效地驱动MOSFET或GaN功率器件。集成的UVLO保护功能可以确保在异常情况下使输出保持为低电平。 5V至24V的独立输入引脚电压范围能够有效地确保在由于寄生电感引起过冲的情况下稳定工作。输入引脚的电压阈值也兼容TTL电平输入。
商品特性
- 5引脚SOT - 23封装
- 4A峰值拉、灌电流
- 高达24V宽范围VDD供电
- VDD欠压保护，4.5V至20V推荐工作电压
- 双输入设计，既能配置成正向输入，也能配置成反向输入。未使用的输入引脚可用于作为使能或失能控制
- 低至 - 5V的负压输入
- 兼容TTL和CMOS输入电平
- 低传播延迟 (典型值低于20ns)
- 输入浮空时输出为低电平
- -40℃到125℃的工作温度范围
应用领域
- 开关电源
- 电机控制
- AC/DC及DC/DC转换器
- 服务器和通讯设备的整流器
- EV/HEV逆变器及DC/DC转换器
- PV升压以及逆变器
- UPS
- 用于新兴的宽带隙功率器件驱动
