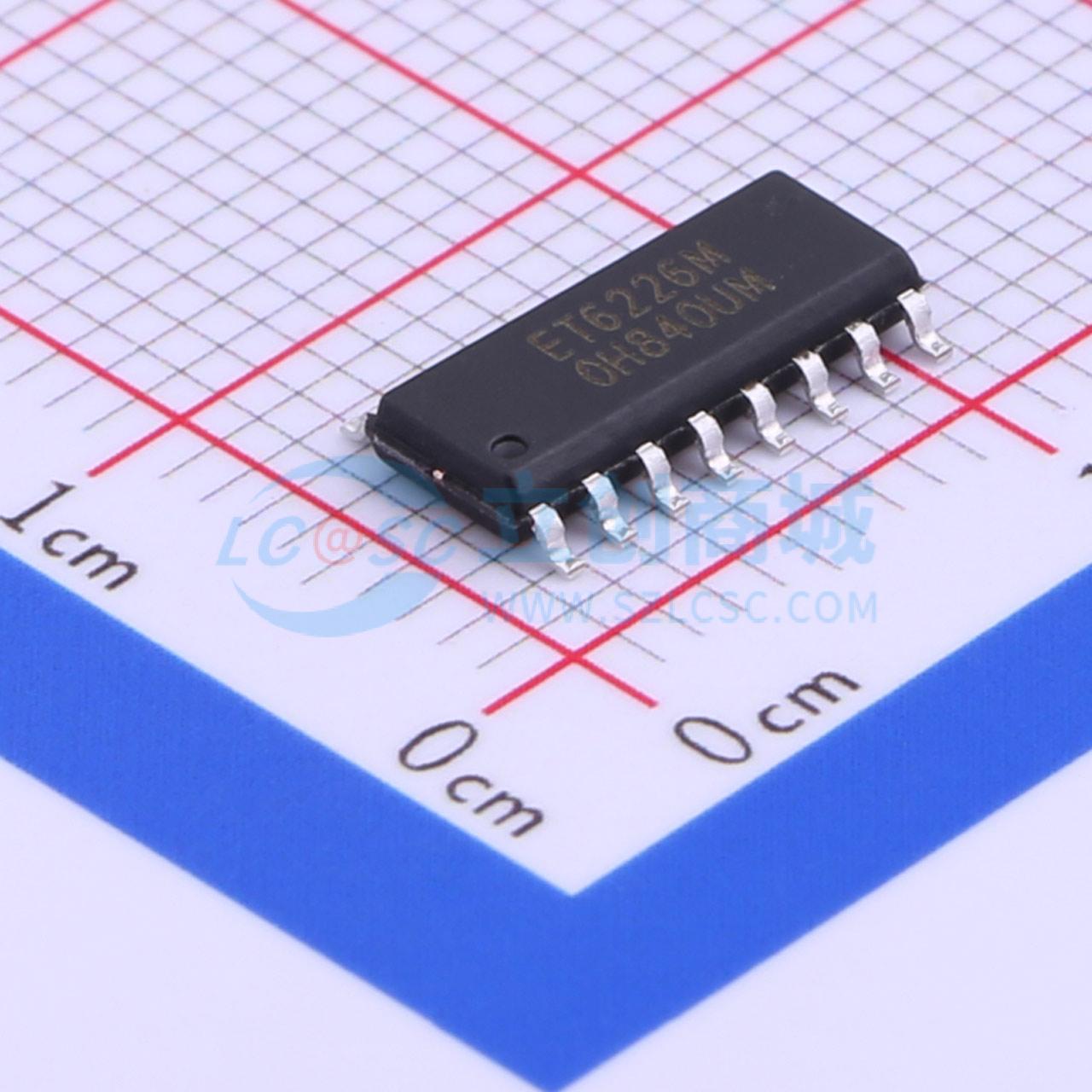

ET6226M
矩阵LED驱动控制与键盘扫描
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 整合了MCU数字接口输入输出、数据锁存器、LED驱动、键盘扫描、亮度调节等功能。芯片性能稳定、质量可靠，抗干扰能力强，可适应24小时连续长期应用。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ET6226M
- 商品编号
- C347308
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x4位 | |
| 接口类型 | 2线串行接口 | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | - | |
| 静态电流 | 300uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 150mA | |
| 段驱动电流 | 25mA | |
| 功能特性 | 内部复位功能；PWM调光 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
UMW ET6226是一款集成了键盘扫描接口电路的专用LED驱动控制电路。其内部集成了MCU数字接口输入与输出、数据锁存器、LED驱动器、键盘扫描以及亮度调节等功能。该芯片性能稳定，质量可靠，抗干扰能力强，能够适应24小时连续长期工作的应用场景。
商品特性
- 显示矩阵模式：8×4 或 7×4
- 段驱动电流不小于 25 mA，位驱动电流不小于 150 mA
- 提供八级亮度控制
- 键盘扫描：7×4 位
- 高速两线串行接口
- 内置时钟振荡电路
- 内置上电复位电路
- 支持 3.0V~5.5V 供电电压
