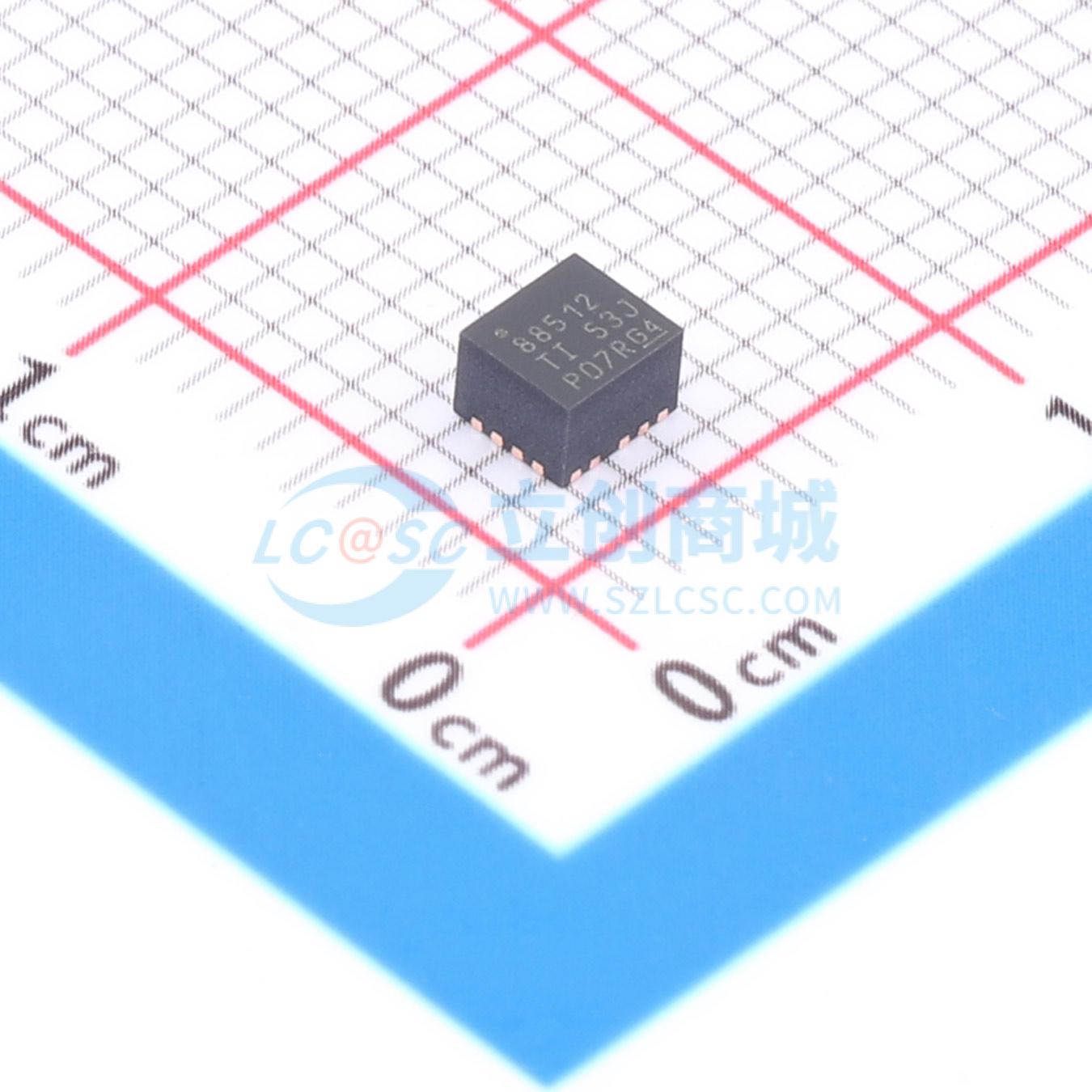

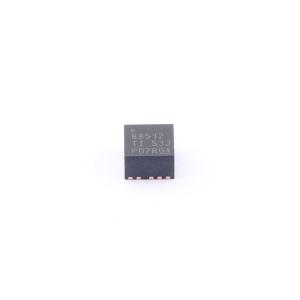

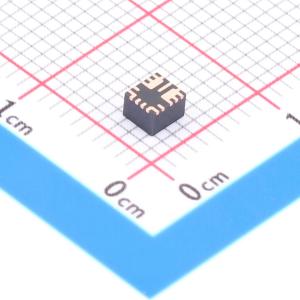

TPSM828512RDYR
同步步降DC/DC电源模块，集成电感，高效率，易用
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM828512RDYR
- 商品编号
- C30640219
- 商品封装
- QFN-9
- 包装方式
- 编带
- 商品毛重
- 1.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.7V~6V | |
| 输出电压(Vout) | 600mV~5.5V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 20uA | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3mm | |
| 宽度 | 2.7mm | |
| 高度 | 2mm | |
| 功能特性 | 可编程软启动；上电时序控制；欠压保护；短路保护；过流保护；动态电压调节；轻载高效模式；可编程输出电压；过热保护 |
商品概述
TPSM82851x 是包含0.5-A、1-A和2-A输出等级的引脚兼容系列产品，属于高效率、易用的集成电感同步降压DC/DC电源模块。该器件基于固定频率峰值电流模控制拓扑，可满足电信、测试测量和医疗应用对高功率密度和易用性的使用要求。低阻开关可在高环境温度下支持最高2-A连续输出电流。开关频率内部固定为2.25 MHz，也可同步至1.8 MHz 至 4 MHz范围内的外部时钟。在PFM/PWM模式下，TPSM82851x会在轻载时自动进入节电模式，在全负载范围内保持高效率。TPSM82851x在PWM模式下可提供1%的反馈电压精度，有助于设计输出电压精度高的电源。SS/TR引脚可设置启动时间，或将输出电压跟踪至外部源，该特性支持不同电源轨的外部排序，并限制启动过程中的浪涌电流。
商品特性
- 输入电压范围 2.7-V 至 6-V
- 输出电压范围 0.6-V 至 5.5-V
- 包含0.5-A、1-A、2-A不同输出等级器件
- 典型静态电流 20 µA
- PWM工作模式下反馈电压精度 ±1%
- PWM工作模式下开关频率 2.25-MHz
- 支持1.8-MHz 至 4-MHz 外部同步
- 可选择强制PWM或PFM/PWM工作模式
- 可调节软启动最长至10 ms，或支持电压跟踪
- 精确的使能输入支持用户自定义欠压锁定
- 精确的使能输入支持精确电源排序
- 100%占空比模式
- 有源输出放电
- 带窗口比较器的电源良好输出
- 工作温度范围 -40℃ 至 125℃
- 采用0.5 mm间距的2.7 mm × 3.0 mm QFN封装
应用领域
- 工厂自动化与控制
- 信号测量、信号源发生、仪器仪表
- 病人监护与诊断
- 无线基础设施
- 坚固型通信:传感器、成像
