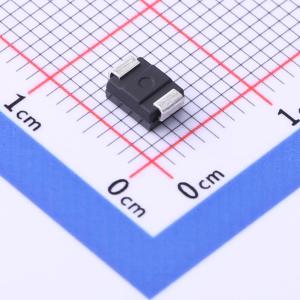

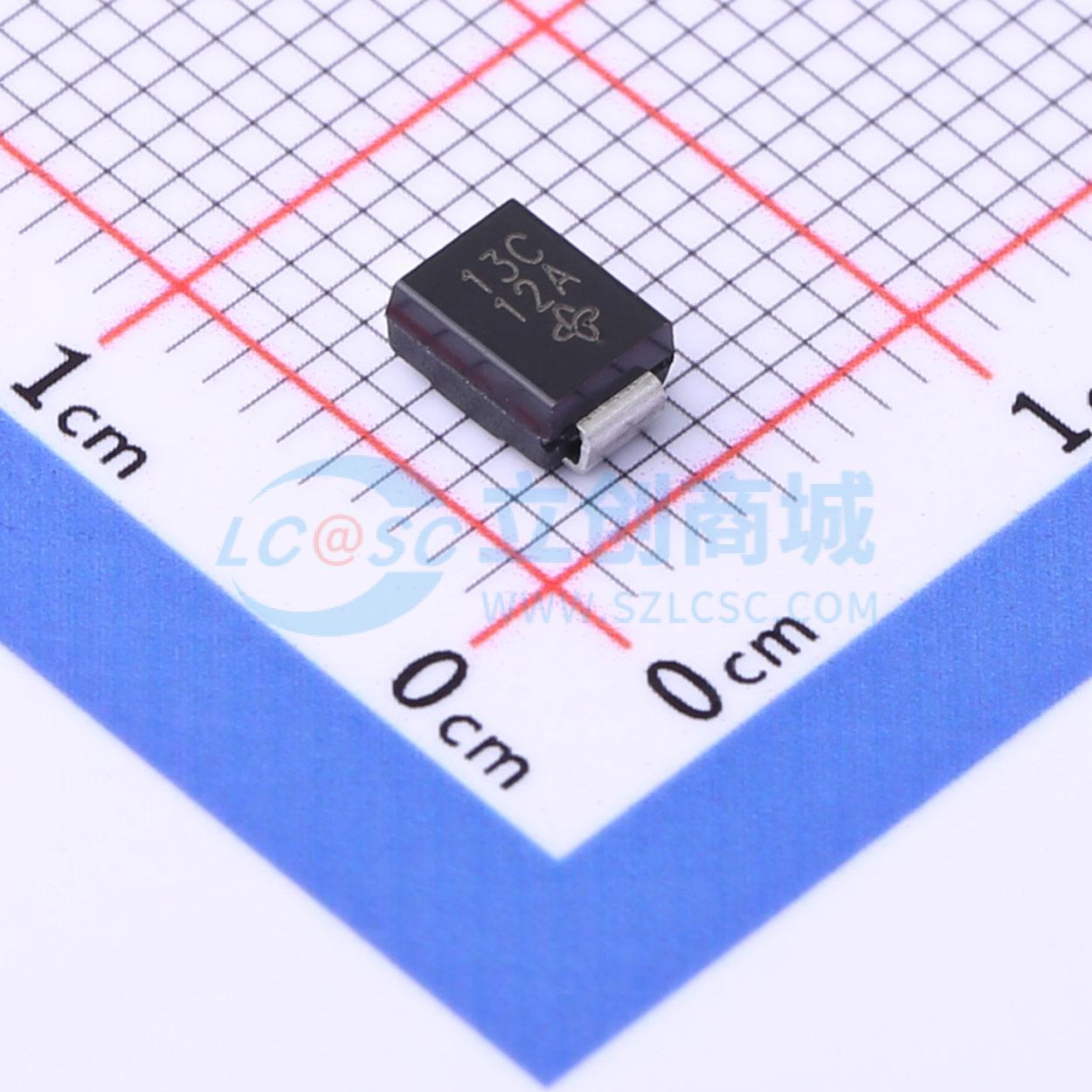

温馨提醒：图片仅供参考，商品以实物为准
P6SMB13CA-E3/52
双向TVS 11.1V截止 峰值浪涌电流：33A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。 适合自动贴片。 玻璃钝化芯片结。 有单向和双向可选。 具有600W峰值脉冲功率能力，波形为10/1000μs，重复率（占空比）：0.01%。 出色的钳位能力。应用：用于保护敏感电子设备，防止由感性负载开关和雷击在消费、计算机、工业和电信领域的IC、MOSFET、传感器单元信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- P6SMB13CA-E3/52
- 商品编号
- C2923763
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 11.1V | |
| 钳位电压 | 18.2V | |
| 峰值脉冲电流(Ipp) | 33A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 12.4V | |
| 反向电流(Ir) | 5uA | |
| 类型 | TVS |
商品特性
- 提供薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 提供单向和双向 RoHS 产品
- 采用符合标准的 10/1000 μs 波形时，峰值脉冲功率能力达 600 W，重复率自由（占空比）：0.01 %
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合 J-STD-020 标准的 MSL 1 级，无铅最高峰值温度为 260 ℃
- 可提供 AEC-Q101 认证产品 - 汽车级订购代码：基础型号 P/NHE3 或 P/NHM3
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击在消费、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线上产生的电压瞬变。
