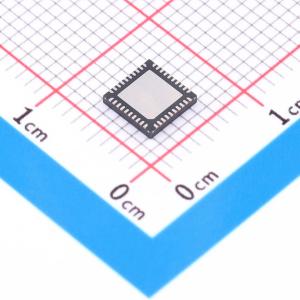

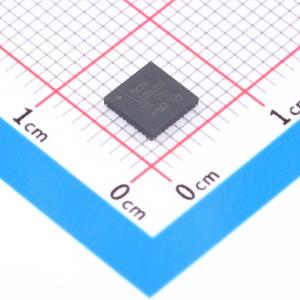

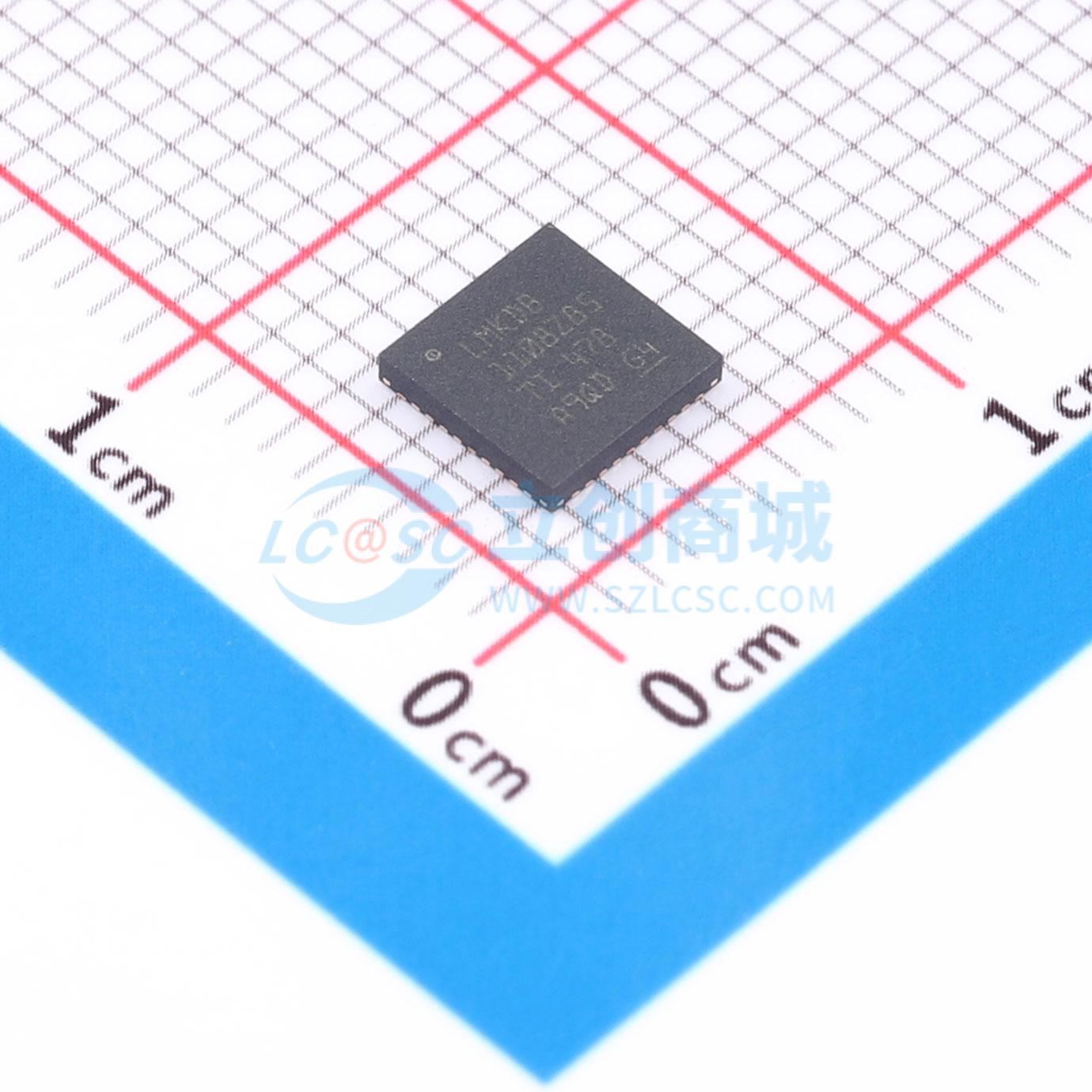

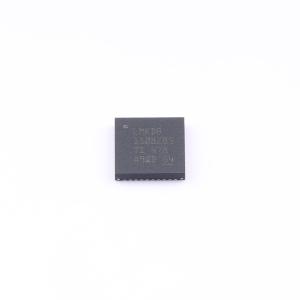

LMKDB1108Z85RKPR
支持PCle Gen1至Gen7的超低抖动LP-HCSL时钟缓冲器系列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMKDB1108Z85RKPR
- 商品编号
- C30630443
- 商品封装
- VQFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 400MHz | |
| 输入通道数 | 1 | |
| 输出通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.97V~3.6V；1.71V~1.89V | |
| 输出偏斜 | 50ps | |
| 工作温度 | -40℃~+105℃ |
商品概述
LMKDB 系列设备是一系列超低抖动的 LP - HCSL 缓冲器，支持 PCIe Gen 1 至 Gen 7 标准，并且符合 DB2000QL 规范。这些设备提供灵活的上电顺序、故障保护输入、故障保护输出、独立的输出激活和非激活引脚、输入信号丢失（LOS）检测以及自动输出禁用功能，同时具备出色的电源噪声抑制性能。支持 1.8V 和 3.3V 两种电源电压。对于 LMKDB1120，1.8V 电源相比 3.3V 电源可节省 250mW 功率。
商品特性
- LP - HCSL 时钟缓冲器和时钟复用器，支持：
- PCIe Gen 1 至 Gen 7
- CC（公共时钟）和 IR（独立参考）PCIe 架构
- 带或不带扩频时钟（SSC）的输入时钟
- 符合英特尔 DB2000QL 和 DB1206 标准：
- 所有设备均满足 DB2000QL 规格
- LMKDB1120 与 DB2000QL 引脚兼容
- LMKDB1112 与 DB1206 引脚兼容
- 极低的附加抖动：
- 在 156.25MHz 时，12kHz 至 20MHz RMS 附加抖动最大为 31fs
- PCIe Gen 4 的最大附加抖动为 13fs
- PCIe Gen 5 的最大附加抖动为 5fs
- PCIe Gen 6 的最大附加抖动为 3fs
- PCIe Gen 7 的最大附加抖动为 2.1fs
- 故障保护输入
- 故障保护输出（仅适用于 LMKDB1120FS、LMKDB1108FS 和 LMKDB1104FS）
- 灵活的上电顺序
- 自动输出禁用
- 独立输出使能
- 用于高速输出使能或禁用的边带接口（SBI）
- 信号丢失（LOS）输入检测
- 85Ω 或 100Ω 输出阻抗
- 1.8V / 3.3V ± 10% 电源
- -40°C 至 105°C 环境温度
应用领域
- 高性能计算
- 服务器主板
- 网卡/智能网卡
- 硬件加速器
