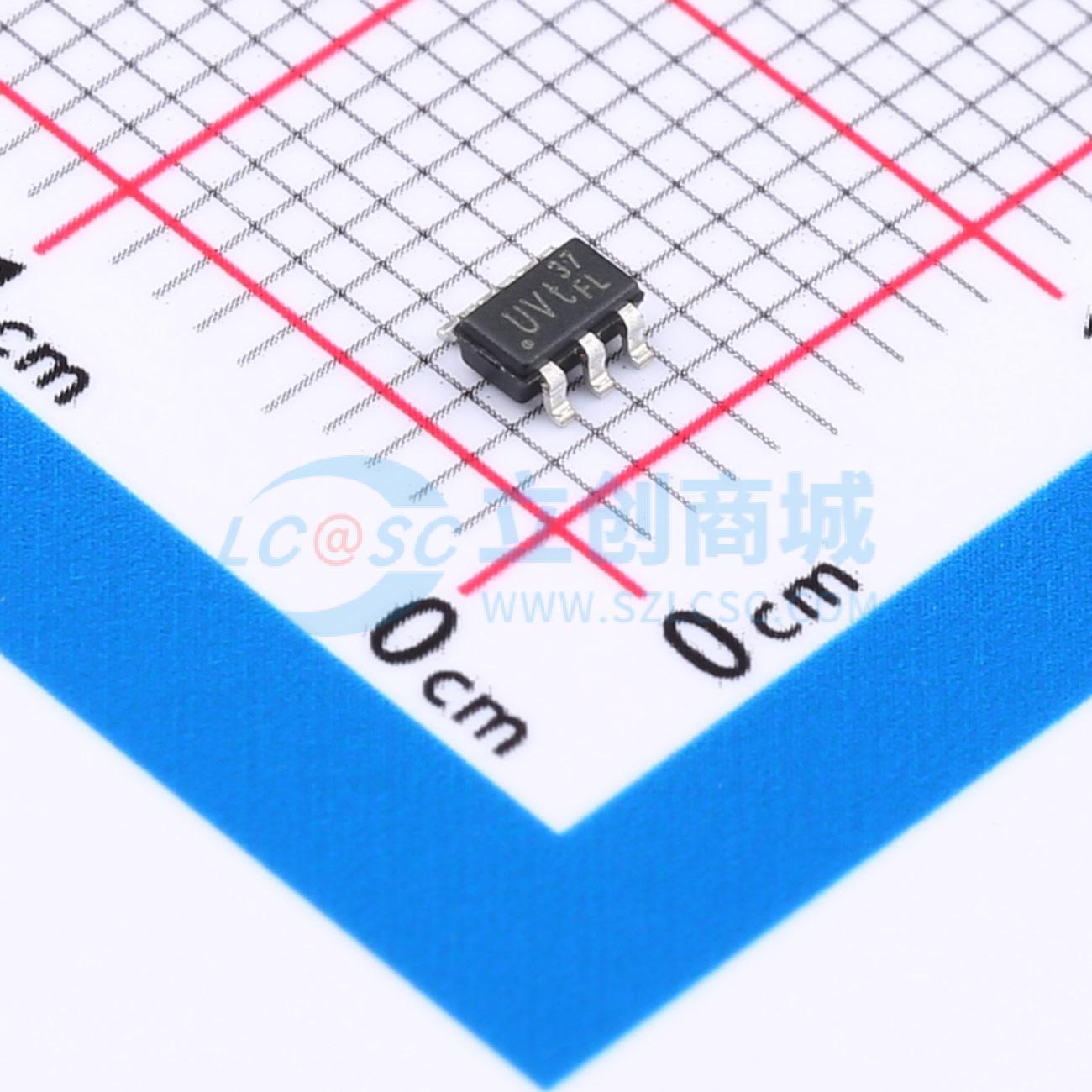

LD5537GL
具有可变频率和欠压输入/输出保护功能的绿色模式PWM控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD5537GL
- 商品编号
- C2923669
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~26.5V | |
| 开关频率 | 20kHz~26kHz；62kHz~68kHz；123kHz~137kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 200mW | |
| 最大占空比 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
LD5537 集成了多项功能、保护机制和改善电磁干扰的解决方案，采用小型封装。它减少了元件数量或电路空间，尤其适合低成本的整体解决方案。 实现的功能包括低启动电流、绿色模式节能操作、电流检测的前沿消隐以及内部斜坡补偿。它还具备更多保护功能，如过功率保护、过流保护、输出短路保护和过压保护，以防止电路在异常条件下损坏。 此外，频率交换功能可降低噪声水平，从而帮助电源电路设计人员以最少的元件成本和开发时间轻松处理电磁干扰滤波器设计。
商品特性
- 高压CMOS工艺，具有出色的ESD保护
- 极低启动电流 (< 12μA)
- 电流模式控制
- 绿色模式控制
- 欠压锁定
- 约130kHz的可变频率技术
- CS引脚上的前沿消隐
- 内部频率交换
- 内部斜坡补偿
- VCC引脚上的过压保护
- 欠压/恢复功能
- 过功率保护
- 过流保护
- 短路保护
- 300mA/-500mA驱动能力
应用领域
- 开关AC/DC适配器和电池充电器
- 开放式开关电源
