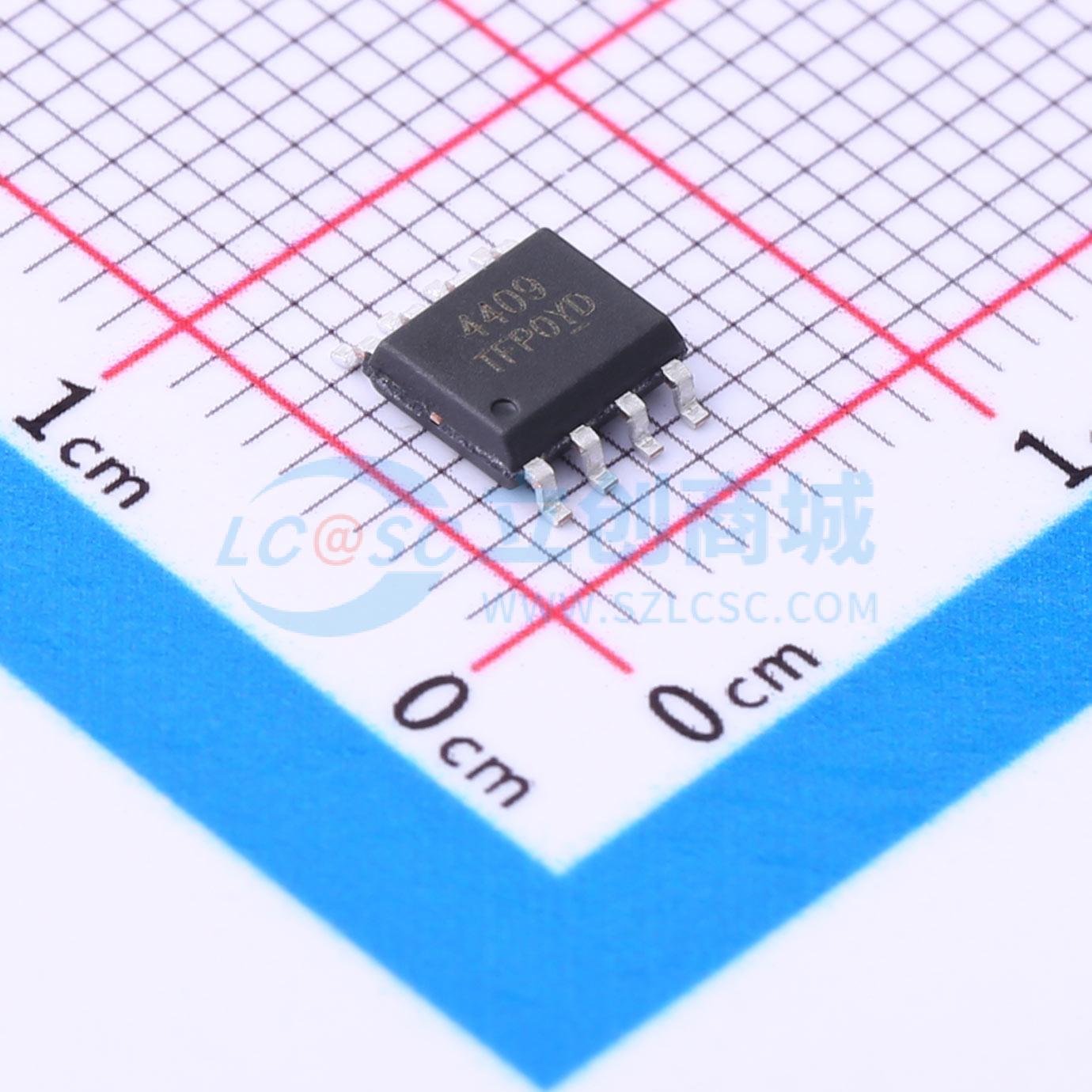

温馨提醒：图片仅供参考，商品以实物为准
4409
P沟道增强型功率MOSFET 1个P沟道 耐压:30V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4409采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷，并且能在低至4.5V的栅极电压下工作。
- 品牌名称
- KUU
- 商品型号
- 4409
- 商品编号
- C2922759
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 15mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 2.9nF | |
| 反向传输电容(Crss) | 280pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 410pF |
商品特性
- TrenchFET第三代P沟道功率MOSFET
- 截至2017年11月，导通状态漏源电阻（RDS(on)）规格处于行业领先水平
- 100%进行栅极电阻（Rg）和无钳位电感开关（UIS）测试
应用领域
-适配器和充电器开关-负载开关-电机驱动控制-DC/DC转换器-电源-电池管理
