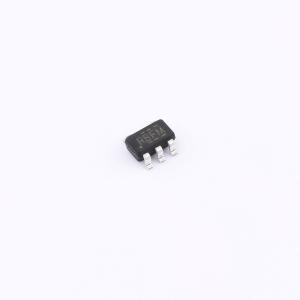

温馨提醒：图片仅供参考，商品以实物为准

LMV721IDBVR-MS

低电压运算放大器，具备轨到轨输入输出及出色的速度功耗比

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 此款运算放大器，采用SOT-23-5封装，它的特点低噪声，低功耗，被广泛应用于音频前置放大器、精密测量设备、数据采集系统、传感器接口以及需要高质量信号放大的任何场合。由于其出色的性能指标，它在专业音频设备、实验室仪器和高端消费电子产品中都有广泛应用。
品牌名称: MSKSEMI(美森科)
商品型号: LMV721IDBVR-MS
商品编号: C30602457
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.045033克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	9V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	11MHz
	输入失调电压(Vos)	2mV
	输入失调电压温漂(Vos TC)	600nV/℃
	压摆率(SR)	10V/us
	输入偏置电流(Ib)	1nA

	属性	参数值
	输入失调电流(Ios)	30pA
	噪声密度(eN)	61nV/√Hz@1kHz
	共模抑制比(CMRR)	100dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	250uA
	输出电流	20mA
	工作温度	-40℃~+105℃
	单电源	2.2V~5.5V
	双电源(Vee~Vcc)	-1.1V~2.75V

商品概述

LMV721IDBVR-MS/LMV722IDR-MS系列产品支持低电压运行，具备轨到轨输入和输出能力，同时拥有出色的速度/功耗比。在2.2V电压下，该系列产品可提供11MHz的出色带宽、10V/μs的压摆率，每个放大器的静态电流为150μA。这些运算放大器具有单位增益稳定性，且输入偏置电流极低。 LMV721IDBVR-MS/LMV722IDR-MS专为在低压系统中实现最佳性能而设计。它们具备轨到轨输入/输出能力，器件的最大输入失调电压为2mV。在低电源电压下，其容性负载能力也表现良好。工作电压范围为2.2V至5.5V。LMV72x系列运算放大器在2.2V至5.5V的单电源或双电源供电下，可在-40℃至+105℃的全温度范围内正常工作。 LMV721IDBVR-MS/LMV722IDR-MS器件是一种高带宽、单位增益稳定、轨到轨运算放大器，有单通道和双通道版本可供选择，可在2.2V至5.5V（±1.1V至±2.75V）的单电源电压范围内工作。6V（绝对最大值）的高电源电压可能会永久性损坏放大器。轨到轨输入和输出大幅增加了动态范围，尤其在低电源应用中表现突出。良好的布局规范要求在电源引脚处紧密连接一个0.1μF的电容。 LMV721IDBVR-MS/LMV722IDR-MS器件具备内部反相保护功能。许多运算放大器在输入超出线性共模范围时会出现反相现象。这种情况在同相电路中最为常见，当输入超出指定的共模电压范围时，会导致输出反相至相反的轨电压。LMV721IDBVR-MS/LMV722IDR-MS的输入可防止因共模电压过高而导致的反相现象。相反，适当的轨电压会限制输出电压。

商品特性

输入失调电压：2mV（最大值）
低电源电流：150μA（VS = 2.2V）
电源范围：2.2V至5.5V
增益带宽：11MHz（Vs = 5V）
压摆率：10V/μs（Vs = 5V）
轨到轨输入和输出
低成本微型封装：LMV721IDBVR-MS：SOT23-5；LMV722IDR-MS：SOP-8

应用领域

光电二极管放大
有源滤波器和缓冲器
电池供电电子设备
传感器
蜂窝电话和无绳电话
驱动A/D转换器的测试设备
