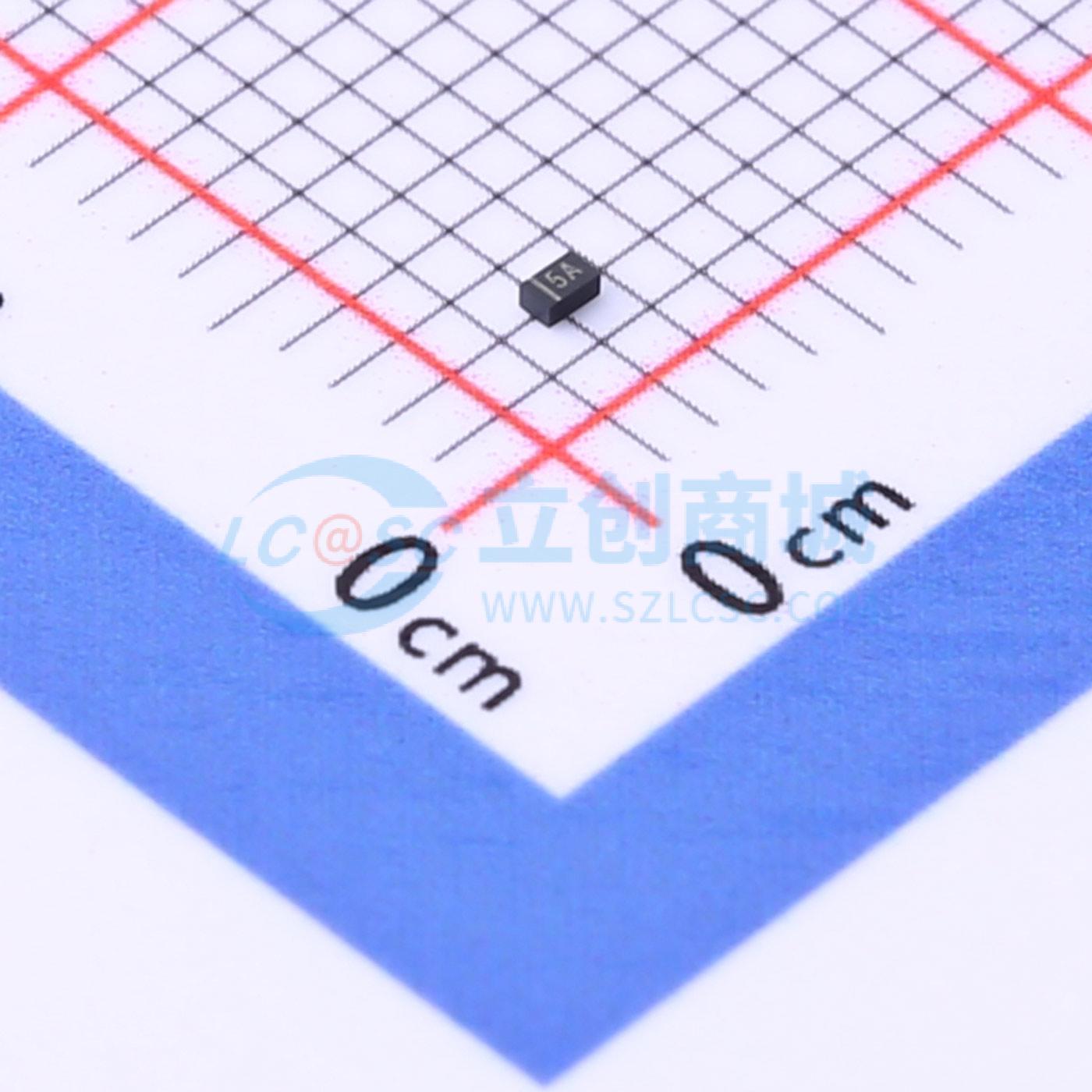

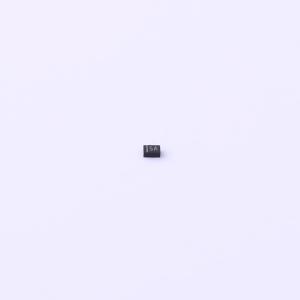

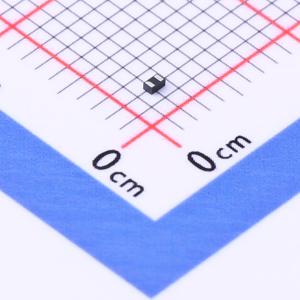

温馨提醒：图片仅供参考，商品以实物为准
ESDL5V0BDB
双向TVS 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDL5V0BDB是一款双向瞬态电压抑制器（TVS）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到静电放电（ESD）、电快速瞬变（EFT）和雷击等过应力的影响。根据IEC61000 - 4 - 2标准，ESDL5V0BDB可提供高达±30 kV的静电放电保护；根据IEC61000 - 4 - 5标准，它能承受高达8A（8/20 μs）的峰值脉冲电流。ESDL5V0BDB采用DFN1006 - 2L封装。标准产品无铅且无卤素。
- 品牌名称
- Agertech(艾吉芯)
- 商品型号
- ESDL5V0BDB
- 商品编号
- C2921010
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 96W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品概述
ESDL5V0BDB是一款双向瞬态电压抑制器（TVS）。它专为保护连接到低速数据线和控制线的敏感电子元件而设计，可防止这些元件受到静电放电（ESD）、电快速瞬变（EFT）和雷击等过应力的影响。 根据IEC61000 - 4 - 2标准，ESDL5V0BDB可提供高达±30 kV的静电放电保护；根据IEC61000 - 4 - 5标准，它能承受高达8A（8/20 μs）的峰值脉冲电流。 ESDL5V0BDB采用DFN1006 - 2L封装。标准产品无铅且无卤素。
商品特性
- 最高工作电压：±5 V（最大值）
- 每条线路的瞬态保护：根据IEC61000 - 4 - 2（ESD）标准：±30 kV（接触放电）；根据IEC61000 - 4 - 4（EFT）标准：40A（5/50 ns）；根据IEC61000 - 4 - 5（浪涌）标准：8A（8/20 μs）
- 超低电容：典型值C_J = 10 pF
- 低泄漏电流
- 低钳位电压：在IPP = 16A（传输线脉冲法TLP）时，典型值V_CL = 10.0V
- 固态硅技术
应用领域
- 手机
- 平板电脑
- 笔记本电脑
- 其他便携式设备
- 网络通信设备
