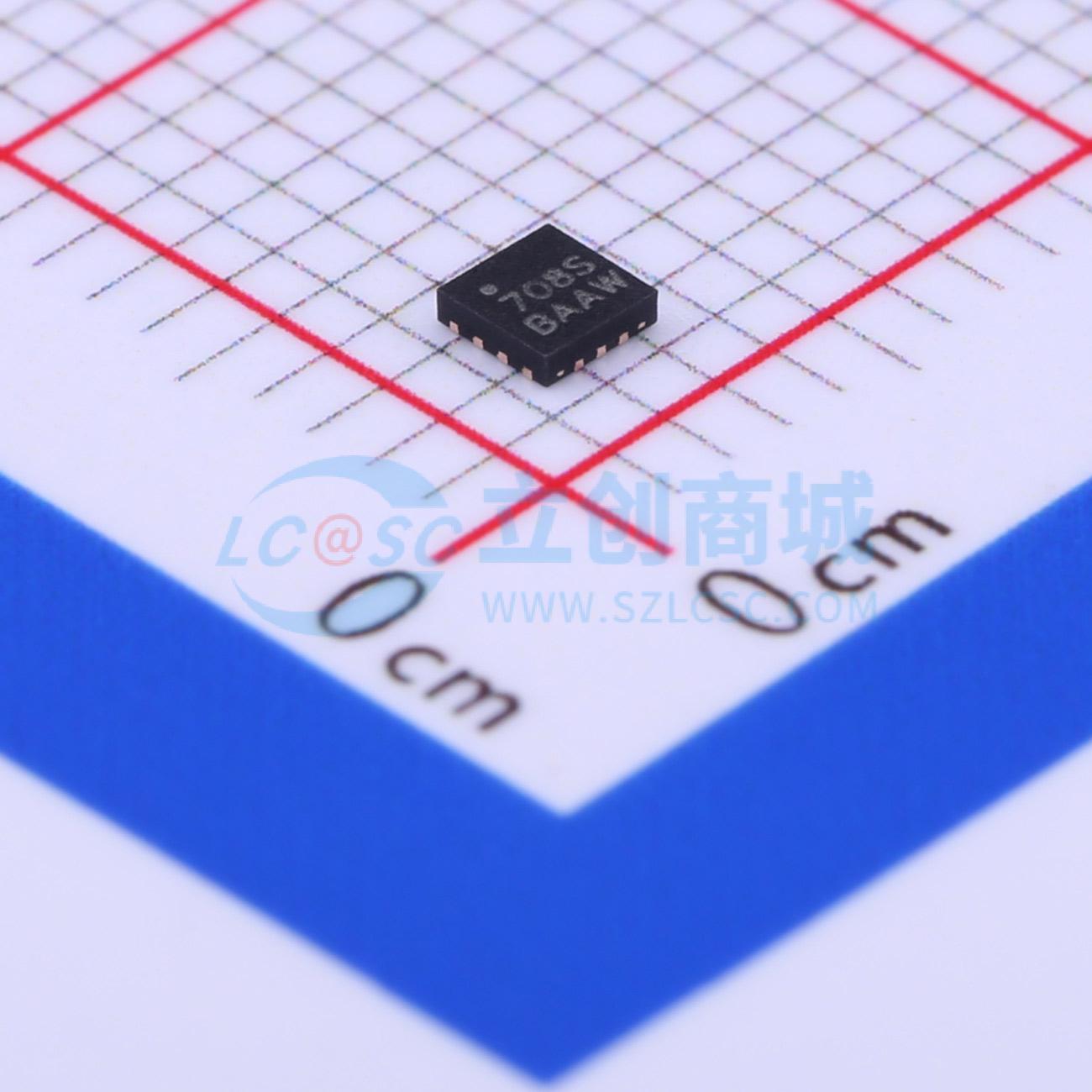

温馨提醒：图片仅供参考，商品以实物为准
NZ5708STR1
0.1-3.0GHzSP8T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NZ5708S是一款单刀八掷（SP8T）天线开关模块，设计用于多模宽带蜂窝应用，支持UMTS、TD-SCDMA和LTE，频率范围从100MHz到3.0GHz。RF性能经过优化，具有低插入损耗和低谐波，符合所有3G/LTE标准的严格要求。
- 品牌名称
- Lansus(飞骧)
- 商品型号
- NZ5708STR1
- 商品编号
- C346177
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 隔离度 | 30dB | |
| 插入损耗 | 0.8dB |
| 属性 | 参数值 | |
|---|---|---|
| 频率范围 | - | |
| 电源电压 | 2.5V~3.5V | |
| 工作温度 | -30℃~90℃ |
商品概述
NZ5708S是一款单刀八掷（SP8T）天线开关模块，专为多模宽带蜂窝应用而设计，支持100MHz至3.06GHz频段的UMTS、TD - SCDMA和LTE。该模块通过低插入损耗和低谐波优化了射频性能，以满足所有3G/LTE标准的严格要求。 NZ5708S在单个SOI芯片上集成了一个SP8T开关和一个GPIO控制器。它配备了8个用于UMTS/TD - SCDMA/LTE的对称射频端口，可在不同模式下提供最灵活的操作组合。 NZ5708S从天线端口到任意射频端口的每条路径都具有低插入损耗，且相对路径和相邻路径之间具有高隔离度。此外，NZ5708S还具有出色的线性性能，适用于3G和LTE应用。内部解码器方便了GPIO连接，并支持数字控制信号。NZ5708S采用的SOI架构无需外部直流隔直电容，为终端客户节省了成本和PCB空间。 NZ5708S采用紧凑的2mm x 2mm QFN封装，高度仅为0.525mm。该产品符合RoHS标准且无卤素。 根据JEDEC JSTD - 020标准，NZ5708S在260℃下的湿度敏感度等级为1级（MSL1）。
商品特性
- 支持0.1 - 3.0GHz宽带
- 兼容UMTS、TD - SCDMA和LTE
- 先进的SOI工艺
- 低插入损耗
- 出色的线性度
- 8个对称端口
- GPIO控制接口
- 无需外部直流隔直电容
- 超小QFN封装尺寸，2mm x 2mm x 0.525mm，14引脚
- ESD 1C级
- 绿色产品
应用领域
- UMTS/TD - SCDMA/LTE蜂窝手机和数据卡
- UMTS/LTE分集应用
